中子勞厄衍射系統
中子勞厄衍射系統
中子勞厄衍射系統來自法國-格勒諾布爾-多國科學研究園的勞厄·蘭格文研究所，該研究所擁有高通量組成的反應堆，可以提供多達35個儀器的中子束進行測量，主要針對結構材料科學研究方向，常年服務于歐洲各國科研人員。
基于He3構建的大面積中子探測器，造價昂貴，制造周期長，依賴于復雜的電子設備與控制器和系統通信。
但是隨著CCD相機在分辨率、動態范圍、通信速度方面的改進，使得CCD相機在搭配中子閃爍體的應用變成可行性高且造價低的替代品。

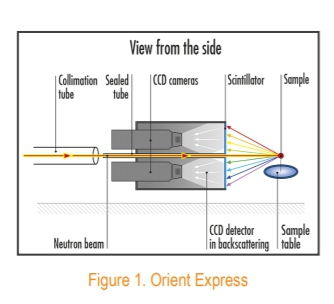

早期搭建的經典勞厄相機與PSEL合作完成，通過使用膠片和暗室顯影設備搭建的Orient-Express，主要應用于快速檢查晶體質量和定向。它由兩個PSEL相機組成，觀察一個平面閃爍體。入射的白中子束通過相機后，在反向散射位置撞擊樣品。衍射圖樣從相機機中讀出，完成拼接，顯示在電腦屏幕上。曝光時間一般在幾秒鐘到幾分鐘之間，大約在5年前，這套系統升級為CCD探測器，具備更高的通訊速度。
基于Orient-Express的成功，升級版的Cyclops被搭建出來。它由16個雙倍高度八邊形排列的相機組成。使相機聚焦在圓柱閃爍體上，并將樣品置于圓柱體中心。保證留出足夠大的樣品空間的同時又能夠容納各種樣品環境控制設備。
相機通過千兆以太網連接回到控制PC上，使用PSEL軟件來進行處理圖像拼接，動態范圍拉伸，平場校正和平衡。整個機器由Linux計算機驅動，該計算機控制樣品方向并通過內置的插座連接驅動PC作為黑盒探測器。在Orient-Express上使用相同的控制軟件。拼接后的圖像尺寸可達7680 x 2400（x16bit）像素，占整個球形探測器的70％。
該系統可在一系列溫度下輕松的進行幾分鐘的圖像采集并可查看是否發生結構更改；在允許的范圍內可以快速，輕松的進行合理的質量結構分析，最大可進行（>1h）時長的圖像采集。此外，獲取的衍射光斑尺寸大于單點像素尺寸，因此系統能很好的區分伽馬射線，宇宙射線或像素壞點等。
歡迎大家咨詢中子勞厄衍射系統，我公司在像增強相機和閃爍體應用方面有著豐富的經驗，可以為廣大終端用戶提供系統解決方案，實現原位檢測。PSEL公司在Windows控制軟件方面經驗豐富，系統操作簡單易行、可靠實用。PSEL公司生產的勞厄相機穩定性強，是對用戶的最重要承諾！
圖3 采用ILL Cyclops相機檢測紅寶石中子衍射圖
圖4 中子勞厄衍射系統
中子勞厄衍射系統來自法國-格勒諾布爾-多國科學研究園的勞厄·蘭格文研究所，該研究所擁有高通量組成的反應堆，可以提供多達35個儀器的中子束進行測量，主要針對結構材料科學研究方向，常年服務于歐洲各國科研人員。
基于He3構建的大面積中子探測器，造價昂貴，制造周期長，依賴于復雜的電子設備與控制器和系統通信。
但是隨著CCD相機在分辨率、動態范圍、通信速度方面的改進，使得CCD相機在搭配中子閃爍體的應用變成可行性高且造價低的替代品。
早期搭建的經典勞厄相機與PSEL合作完成，通過使用膠片和暗室顯影設備搭建的Orient-Express，主要應用于快速檢查晶體質量和定向。它由兩個PSEL相機組成，觀察一個平面閃爍體。入射的白中子束通過相機后，在反向散射位置撞擊樣品。衍射圖樣從相機機中讀出，完成拼接，顯示在電腦屏幕上。曝光時間一般在幾秒鐘到幾分鐘之間，大約在5年前，這套系統升級為CCD探測器，具備更高的通訊速度。
基于Orient-Express的成功，升級版的Cyclops被搭建出來。它由16個雙倍高度八邊形排列的相機組成。使相機聚焦在圓柱閃爍體上，并將樣品置于圓柱體中心。保證留出足夠大的樣品空間的同時又能夠容納各種樣品環境控制設備。
相機通過千兆以太網連接回到控制PC上，使用PSEL軟件來進行處理圖像拼接，動態范圍拉伸，平場校正和平衡。整個機器由Linux計算機驅動，該計算機控制樣品方向并通過內置的插座連接驅動PC作為黑盒探測器。在Orient-Express上使用相同的控制軟件。拼接后的圖像尺寸可達7680 x 2400（x16bit）像素，占整個球形探測器的70％。
該系統可在一系列溫度下輕松的進行幾分鐘的圖像采集并可查看是否發生結構更改；在允許的范圍內可以快速，輕松的進行合理的質量結構分析，最大可進行（>1h）時長的圖像采集。此外，獲取的衍射光斑尺寸大于單點像素尺寸，因此系統能很好的區分伽馬射線，宇宙射線或像素壞點等。
歡迎大家咨詢中子勞厄衍射系統，我公司在像增強相機和閃爍體應用方面有著豐富的經驗，可以為廣大終端用戶提供系統解決方案，實現原位檢測。PSEL公司在Windows控制軟件方面經驗豐富，系統操作簡單易行、可靠實用。PSEL公司生產的勞厄相機穩定性強，是對用戶的最重要承諾！
圖3 采用ILL Cyclops相機檢測紅寶石中子衍射圖
圖4 中子勞厄衍射系統
