Double-Pass 超高分辨率光譜解決方案
光譜分辨率是任何一個光譜測試系統都不可回避的重要參數之一！ 對大多數的光譜測試系統，都對光譜分辨率有一定的要求，比如，熒光光譜，拉曼光譜，原子分子光譜，等離子體光譜等等，通常而言<0.1nm 的光譜分辨率可以滿足大多數的應用需求。 但實際上，在一些極端的研究精細結構的實驗中，往往希望獲得極高的光譜分辨率，比如原子殼層精細結構的研究，高分辨多波長拉曼光譜測試，激光誘導同位素的等離子體的高分辨率原子光譜，太陽和恒星活動中的特定光譜線檢測，SOLIS(長期觀測太陽的天氣光學)等等，都可能需要極高的，比如<10pm,甚至<1pm 的光譜分辨率.
對于傳統的物理實驗室的經典C-T 式光譜儀來說，實際上，分辨率依賴于光柵的分辨本領、系統的有效焦長、設定的狹縫寬度、系統的光學像差以及其 它參數。
R∝ M·F/W
M-光柵線數 F-譜儀焦距 W-狹縫寬度

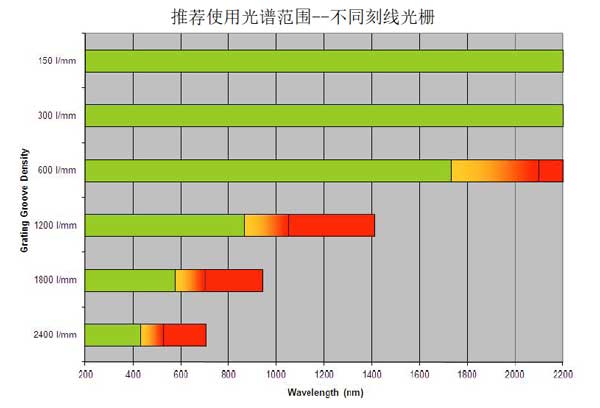

在相同測試條件下（狹縫不變），提升光譜分辨率的方法通常有兩個：一是延長光譜儀的焦距，同等情況下，光譜儀的焦距越長，分辨率越高！ 但這樣就意味著光譜儀的尺寸變得越來越大，光路調校變得越來越困難！ 另一個有效途徑是利用高刻畫線的衍射光柵，，比如同等情況下，2400g/mm 的光柵分辨率相比1200g/mm 的光柵可以提升大約1倍； 但同樣由于刻畫光柵衍射角度的關系，高刻線光柵的波長使用范圍也同樣會急劇縮小，比如，1200g/mm 的光柵最大波長使用范圍到1200nm, 而2400g/mm 的光柵最大波長使用范圍則只能到600nm, 也就是說通常高刻線光柵都只適用于紫外波長范圍的高分辨率光譜測試， 對于可見光（VIS）以及延伸的紅外 NIR 波段，要想獲得高分辨率的光譜，提高光譜儀的焦距幾乎變成了可行的一種方案！
與常規C-T式光譜儀焦距從150mm,到750mm 焦距不同，McPherson可以提供三款長焦距的高分辨率光譜儀，分別是1000mm,1330mm,2000mm 焦距的光譜儀，分辨率可以從0.02nm提升到0.005nm（@1200 g/mm光柵）
對于傳統的物理實驗室的經典C-T 式光譜儀來說，實際上，分辨率依賴于光柵的分辨本領、系統的有效焦長、設定的狹縫寬度、系統的光學像差以及其 它參數。
R∝ M·F/W
M-光柵線數 F-譜儀焦距 W-狹縫寬度
在相同測試條件下（狹縫不變），提升光譜分辨率的方法通常有兩個：一是延長光譜儀的焦距，同等情況下，光譜儀的焦距越長，分辨率越高！ 但這樣就意味著光譜儀的尺寸變得越來越大，光路調校變得越來越困難！ 另一個有效途徑是利用高刻畫線的衍射光柵，，比如同等情況下，2400g/mm 的光柵分辨率相比1200g/mm 的光柵可以提升大約1倍； 但同樣由于刻畫光柵衍射角度的關系，高刻線光柵的波長使用范圍也同樣會急劇縮小，比如，1200g/mm 的光柵最大波長使用范圍到1200nm, 而2400g/mm 的光柵最大波長使用范圍則只能到600nm, 也就是說通常高刻線光柵都只適用于紫外波長范圍的高分辨率光譜測試， 對于可見光（VIS）以及延伸的紅外 NIR 波段，要想獲得高分辨率的光譜，提高光譜儀的焦距幾乎變成了可行的一種方案！
與常規C-T式光譜儀焦距從150mm,到750mm 焦距不同，McPherson可以提供三款長焦距的高分辨率光譜儀，分別是1000mm,1330mm,2000mm 焦距的光譜儀，分辨率可以從0.02nm提升到0.005nm（@1200 g/mm光柵）
| |
 |
 |
 |
| 型號 | 2061 | 209 | 2062 |
| 光學設計 | 對稱C-T式 | 對稱C-T式 | 對稱C-T式 |
| 焦長 | 1000mm | 1334mm | 2000mm |
| 光譜分辨率 | 0.02nm | 0.01nm | 0.005nm |
| 線色散 | 0.83nm/mm | 0.62nm/mm | 0.42nm/mm |
| 校正精度 | 0.05nm | 0.05nm | 0.05nm |
| 光譜重復性 | 0.005nm | 0.005nm | 0.005nm |
| 焦平面 | 50mm | 50mm | 50mm |
| 通光孔徑 | f/7(f/8.6) | f/9.4(f/11.6) | f/14.1(f/17.4) |
| 光柵尺寸 | 120x140 (110x110mm) |
120x140 (110x110mm) |
120x140 (110x110mm) |
| 主要應用 | 輻射鑒定，拉曼光譜，材料科學 | 輻射鑒定，超精細結構，斯托克斯頻移，塞曼分裂 | 輻射鑒定，超精細結構，斯托克斯頻移，塞曼分裂 |
如果在此基礎上，希望獲得更高的光譜分辨率，還有其他的有效方式嗎？
特有的Double Pass設計光譜儀
在McPherson公司的光譜儀系列產品中，Double Pass設計光譜儀顯得尤為特別。Double Pass技術利用反射鏡不同的反射點在同一個光譜儀中衍射兩次，從而使得光譜分辨率提高一倍即相當于光譜儀焦長增加一倍的同時，保持f數也就是通光量不變。 McPherson所有的上面提到的長焦光譜儀都可以采用此類設計！
可以想象，當您用1臺1米焦長的光譜儀，同等情況下卻獲得了2米長焦距譜儀的分辨率， 卻沒有損失通光量！
Double Pass 光路結構： 1.入射狹縫；2. 出射狹縫； 3. 準直反射鏡； 4. 聚焦反射鏡； 5. 光柵； 6. Double Pass反射鏡; 7. Double Pass 反射鏡； 8.中央孔徑狹縫
經典的實例應用： 在美國 SOLIS（太陽長期光學觀測）項目中，為了獲得超高光譜分辨率， 使用的就是一個2米焦長的Double Pass 光路設計的系統 Model 2062DP 光譜儀， 已經使用超過15年，目前仍在每天更新觀測
