先鋒科技探測器、光學元件為麻醉氣體濃度監測提供解決方案
一、麻醉氣體濃度檢測的意義和作用
在臨床上，病人呼吸氣體中麻醉氣體的含量有著非常重要的意義,麻醉醫師可以根據監測結果來安全的調節輸入到病人體中的麻醉氣體量,從而避免病人因吸入麻醉藥過量和不足而導致生命危險。
二、濃度檢測儀可以監測到的各類指標
■監測吸入/呼出的五種麻醉劑濃度
氨氟醚ENF、異氟醚ISO、地氟醚DES、七氟醚SEV、氟烷HAL
■三種氣體濃度
笑氣N2O、CO2、O2
■氣體呼吸率AWRR
肺泡氣*小有效濃度MAC
三、我們可以提供的產品
我們可以提供電流輸出模式和電壓輸出模式兩種熱釋電探測器，同時有多種波長的濾光片和窗口片，讓你簡單便捷的探測到多種氣體濃度，滿足您多方面的需求。

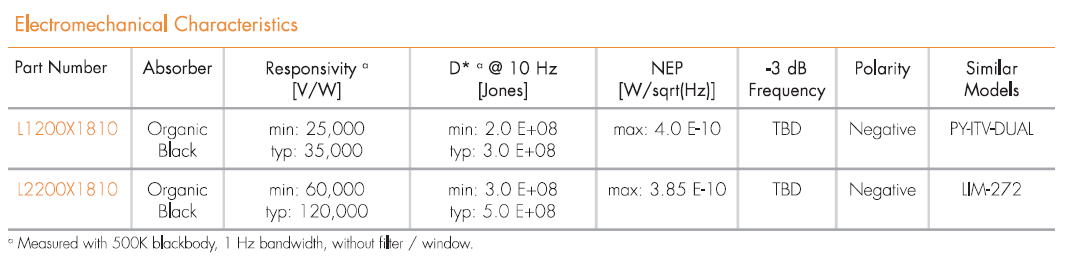

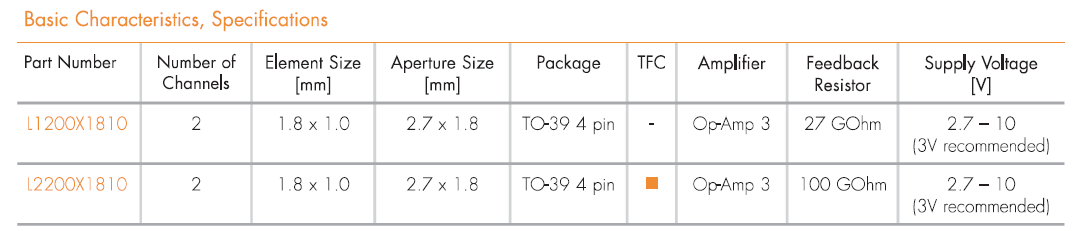

■多通道電流輸出產品參數
提供雙通道，三通道和四通道等多通道熱釋電探測器，采用LiTaO3材料，可根據客戶需求選擇溫度補償功能，并直接集成到現有的設計和電子產品中。

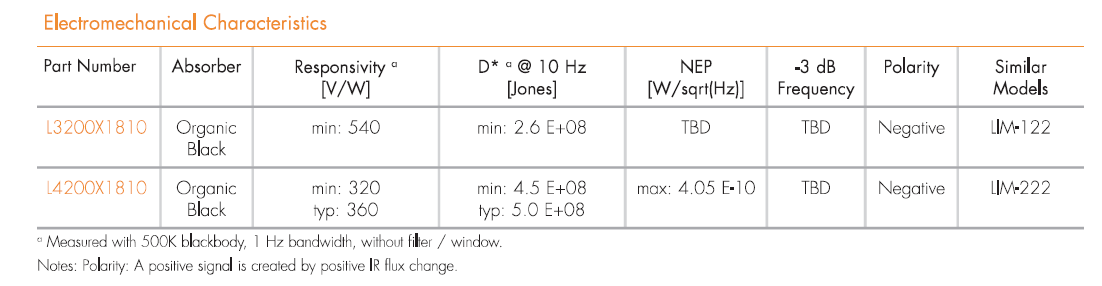

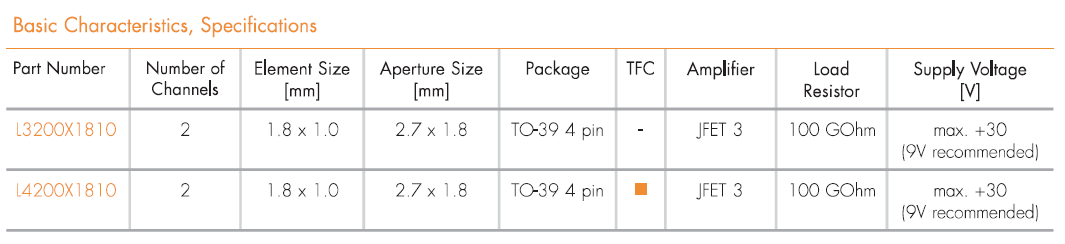

■多通道電壓輸出產品參數
提供雙通道，三通道和四通道等多通道熱釋電探測器，采用LiTaO3材料，可根據客戶需求選擇溫度補償功能，并直接集成到現有的設計和電子產品中。

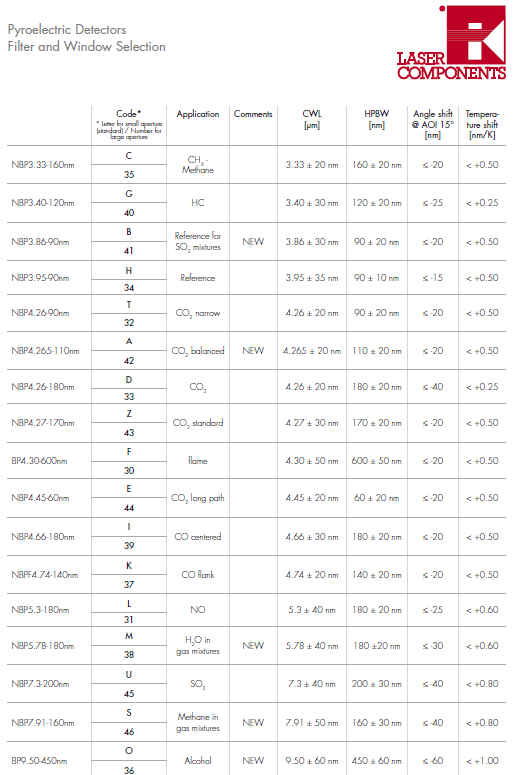

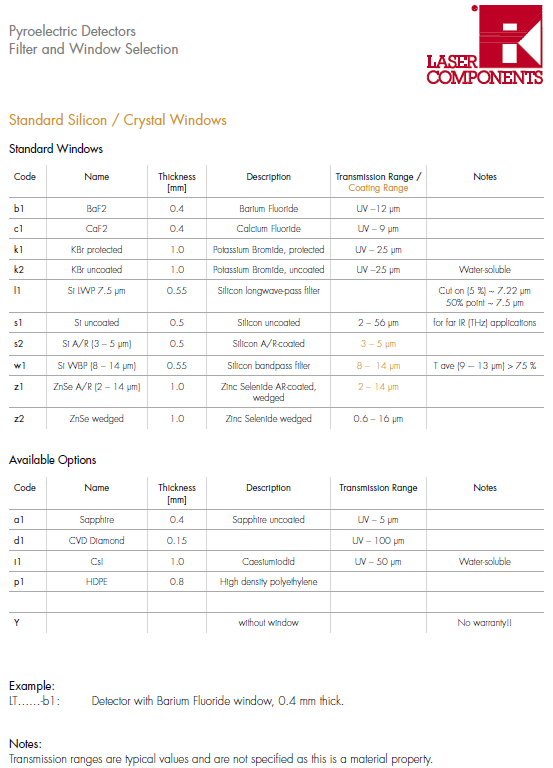

■濾光片及窗片的選擇
四、測試原理及方法
監測麻醉氣體濃度一般有非色散紅外測量法，氣相色譜法，質譜法等測量方法，這里我們重點介紹第一種測量法。

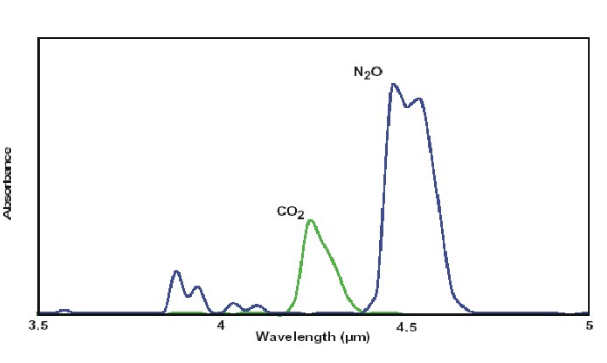

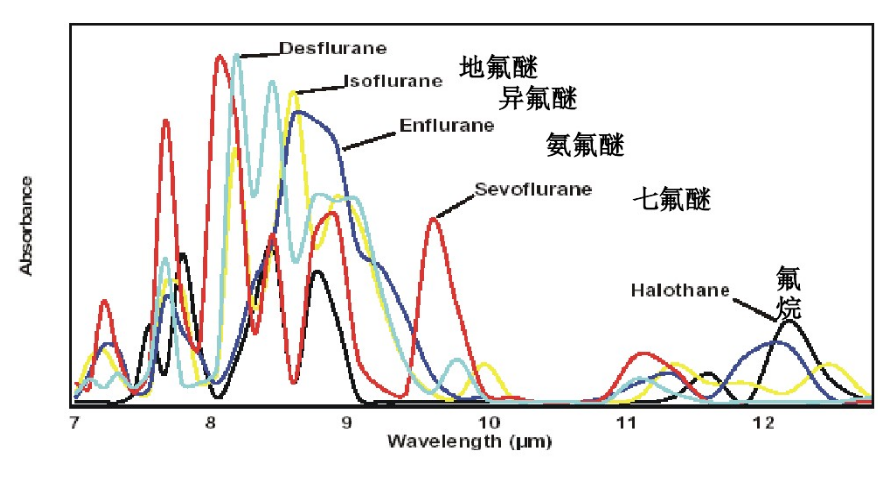

測試原理：每種氣體在紅外波段都有自己的特征吸收帶，通過在吸收帶對紅外能量的吸收量，可以反映出氣體濃度。
測試方法：在裝置中安裝若干個紅外濾光片，其中一個紅外濾光片的波長為參考波長，其余為對各種麻醉氣體均有吸收的不同中心波長的濾光片。紅外光源依次被各濾光片掃過，并穿過檢測氣室，由紅外傳感器進行光電轉換，再通過信號放大處理電路，放大后的信號在微處理器電路中經A/D轉換后，進行反向誤差神經網絡傳播算法處理，識別出麻醉氣體種類及其濃度。
麻醉模塊里裝有八種波長的濾光片，從而得到各種氣體的吸光度，幫助精確監測任何狀態的所有呼吸氣體濃度。

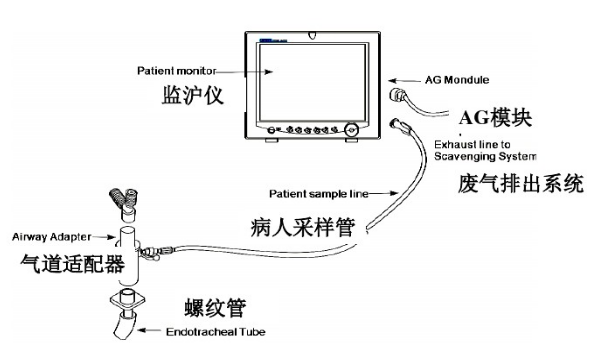

儀器構造圖：采用非色散紅外線NDIR技術獲取麻醉氣體濃度信息,旁氣流式測量,再用微控制器對信息進行采集、處理,送PC機顯示,可實現手術過程中對病人呼吸中的麻醉氣體含量的無創、實時和連續監測.。該裝置具有結構簡單，準確度高，性價比高等特點。
在臨床上，病人呼吸氣體中麻醉氣體的含量有著非常重要的意義,麻醉醫師可以根據監測結果來安全的調節輸入到病人體中的麻醉氣體量,從而避免病人因吸入麻醉藥過量和不足而導致生命危險。
二、濃度檢測儀可以監測到的各類指標
■監測吸入/呼出的五種麻醉劑濃度
氨氟醚ENF、異氟醚ISO、地氟醚DES、七氟醚SEV、氟烷HAL
■三種氣體濃度
笑氣N2O、CO2、O2
■氣體呼吸率AWRR
肺泡氣*小有效濃度MAC
三、我們可以提供的產品
我們可以提供電流輸出模式和電壓輸出模式兩種熱釋電探測器，同時有多種波長的濾光片和窗口片，讓你簡單便捷的探測到多種氣體濃度，滿足您多方面的需求。
■多通道電流輸出產品參數
提供雙通道，三通道和四通道等多通道熱釋電探測器，采用LiTaO3材料，可根據客戶需求選擇溫度補償功能，并直接集成到現有的設計和電子產品中。
■多通道電壓輸出產品參數
提供雙通道，三通道和四通道等多通道熱釋電探測器，采用LiTaO3材料，可根據客戶需求選擇溫度補償功能，并直接集成到現有的設計和電子產品中。
■濾光片及窗片的選擇
四、測試原理及方法
監測麻醉氣體濃度一般有非色散紅外測量法，氣相色譜法，質譜法等測量方法，這里我們重點介紹第一種測量法。
測試原理：每種氣體在紅外波段都有自己的特征吸收帶，通過在吸收帶對紅外能量的吸收量，可以反映出氣體濃度。
測試方法：在裝置中安裝若干個紅外濾光片，其中一個紅外濾光片的波長為參考波長，其余為對各種麻醉氣體均有吸收的不同中心波長的濾光片。紅外光源依次被各濾光片掃過，并穿過檢測氣室，由紅外傳感器進行光電轉換，再通過信號放大處理電路，放大后的信號在微處理器電路中經A/D轉換后，進行反向誤差神經網絡傳播算法處理，識別出麻醉氣體種類及其濃度。
麻醉模塊里裝有八種波長的濾光片，從而得到各種氣體的吸光度，幫助精確監測任何狀態的所有呼吸氣體濃度。
單光源斬波式探頭結構圖
