Photek多陽極方形微通道光電倍增管（Microchannel Plate PMT）性能介紹
1 引言
Photek是一家專業制造基于真空光電探測器的英國公司。多年來，其一直為慣性約束聚變?cè)\斷提供光電倍增管，這些設備在儀器響應函數、門控能力和動態范圍都有較好的性能。在這些設施中，PMT用于檢測多光子、低重復頻率的信號。
2012年，Photek開始開發一個新型的多陽極PMT。作為TORCH項目的一部分，該項目旨在為CERN 的LHCb升級提供新的粒子識別系統。因此必須采用方形設計，能夠長期工作，并能在單光子、高速模式下工作。該設備可以在一個維度上有嚴格的位置分辨率。工作壽命也是一個重要問題，Photek通過采用原子層沉積（ALD）對MCP孔的共形涂層，解決了這個問題，并驗證了累積的陽極電荷超過5C.cm-2。這一涂層還可以將MCP收集效率從大約60%提高到大約90%。
本文分析了這個新的MAPMT253的性能，其工作區域?yàn)?3X53mm，總共64X64個陽極輸出。
|
項目 |
MAPMT253 |
|
輸入窗材料 |
熔融石英或藍寶石 |
|
輸入窗厚度 |
5.0 |
|
光陰極面積 |
53X53 |
|
光陰極與MCP的間隙 |
1.6 |
|
MCP與陽極的間隙 |
3.0 |
|
MCP孔直徑（µm） |
15 |
|
裸管尺寸 |
59X59X13 |
|
封裝管尺寸 |
60X61X13 |
|
陽極分布 |
64X64 |
|
陽極間距 |
0.828 |
2 均勻性

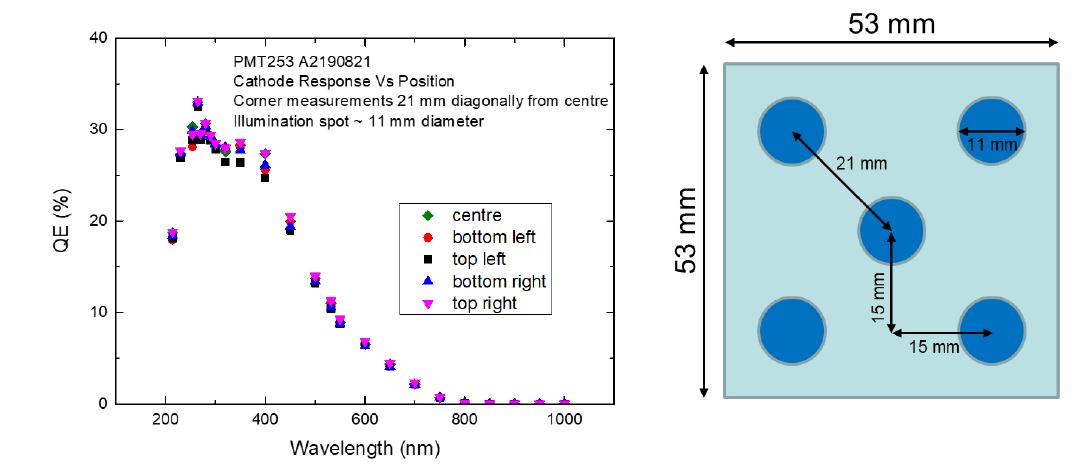

2.1 光陰極光陰極面積為28.1cm2，較之通常的像管尺，18毫米、25毫米或40毫米直徑大得多。我們使用了Photek生產的光度計來評估光陰極響應的均勻性。該光度計使用寬帶紫外/可見/紅外光源和窄帶濾光片，光斑直徑為11mm。如圖1所示，分別測試5個不同的位置，然后進行對比測試。
圖1. MAPMT253的光陰極均勻性。
2.2 電子增益

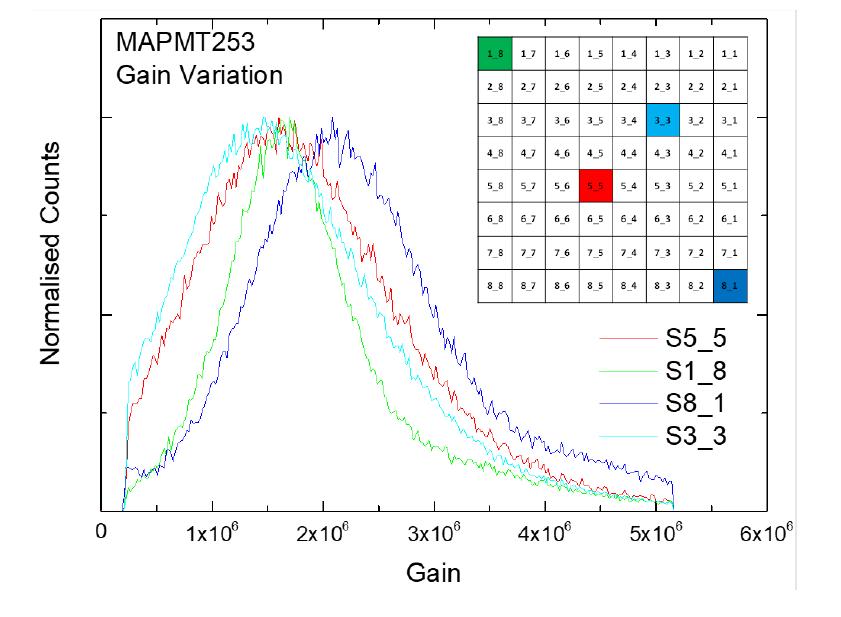

雙MCP翼形疊層設計（Chevron Stack）可以有1X106電子增益，而且最多可達到3X106。因此我們可以獲得良好的單光子信號，同時有很強的計數率能力。Photek通過4路合并輸出的方式來分析8X8的陽極均勻性分布。圖2分別對中間和邊緣部分進行測試。增益的脈沖高度分布（PHD）直方圖如圖所示，四個通道的峰/谷比大于4，增益的最小/最大比為1.5.
圖2. MAPMT253的電子增益均勻性。
3 單光子計時精度

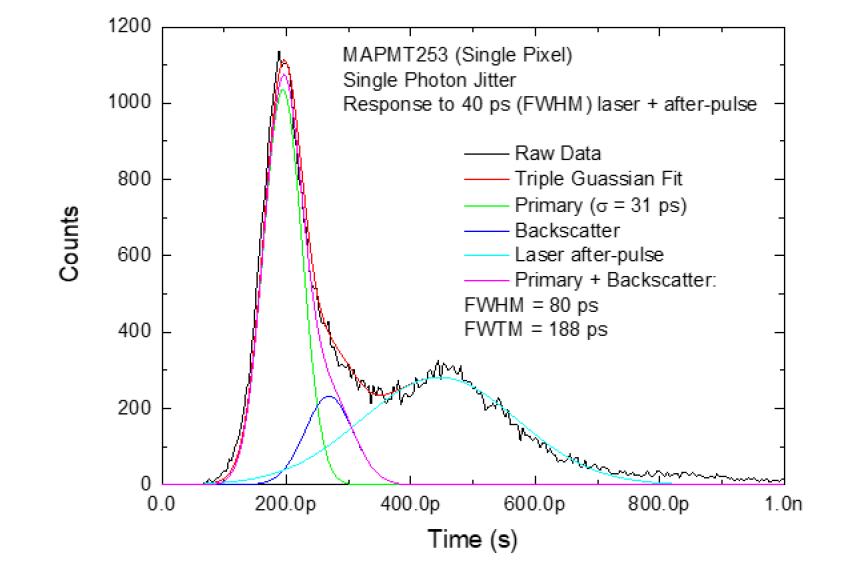

MCP-PMT在單光子計時精度方面有著較好的優勢，其抖動在30皮秒（RMS）以內。我們?nèi)圆捎?X8的采樣分析。實驗中使用Photek的LPG-650光源。波長在650nm，脈寬40ps（FWHM）。采用LeCroyWavemaster 808Zi-A示波器，測量每個通道。實驗中我們還用到PD010光電二極管來作為參考信號。在對這些曲線進行高斯擬合后，我們得到主峰的半寬度（FWHM）為31皮秒。如圖3所示：
圖3. MAPMT253的單光子計時精度。
4 計數率能力
Melikyan團隊對MAPMT253進行了進一步分析，評估在大信號電流情況下的獲取情況。他們測量了信號幅度與平均陽極電流的函數關系，并顯示MAPMT253具有的可擴展有用區域大于1μA.cm-2，相當于大于6M counts.s-1.cm-2。這可能是由于MAPMT253中使用的ALD涂層引起的。
5 抗串?dāng)_

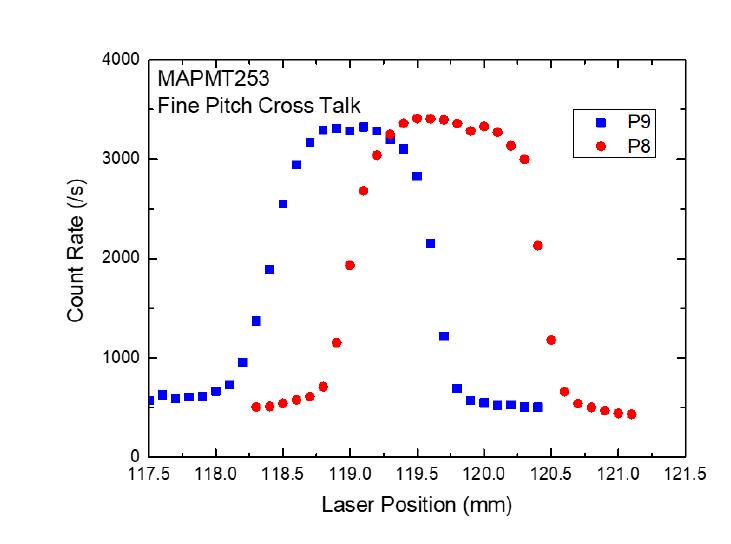

在多陽極PMT測試中，一個關鍵參數是一個通道的信號有多少會滲入相鄰的陽極。對于這個測量，我們將LPG-650聚焦到約150微米的光斑大小，并在間距為0.828毫米的兩個陽極上進行掃描。信號采集使用64X8模式。單光子增益峰值為1.2X106，閾值為峰值的50%。結果如圖4顯示。
圖4. MAPMT253的細小間距串?dāng)_。
6 邊緣效應

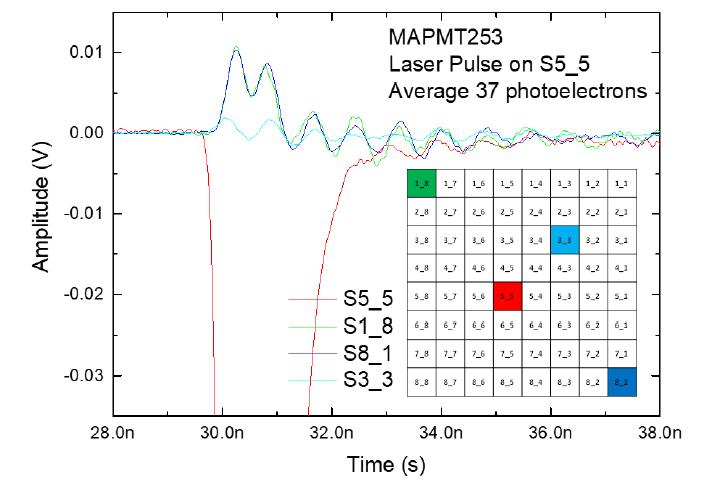

MCP-PMT在非?？拷婵辗庋b（即管壁）的信號接口，經常會受到周邊陽極信號的反射影響。我們通過只針對中心S5_5進行多光子脈沖照射，然后分析不同區域的噪聲影響。如圖5所示：
圖5 MAPMT253使用多光子脈沖測試邊緣效應
周邊陽極顯示出一個反轉的信號，其幅度約為主脈沖的3%。當多光子脈沖的幅度變化時，這一情況并未發生改變。由于拾取是反轉的，我們相信由于這種效應不會產生誤觸發的風險。中間陽極（S3_3）只顯示出一小部分的振蕩。
7 磁屏蔽能力
由于此類PMT常在強磁場下工作，而MCP的增益會隨著磁場增大而減小，并且孔徑越大越容易受到影響。在Argonne實驗室，Hattaway等進行了相關的磁場對增益的影響測試。

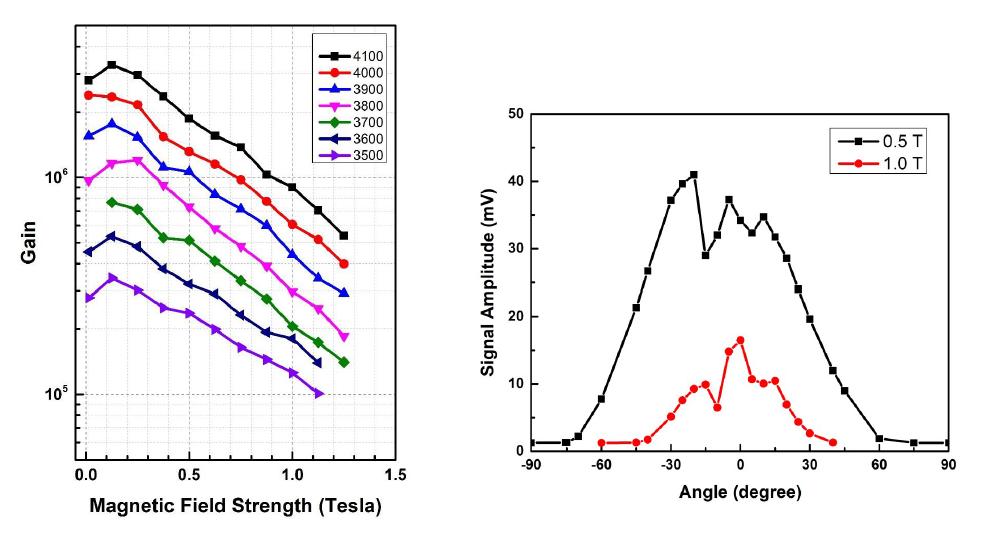

圖6. MAPMT253的磁場敏感性測試，顯示磁場對不同總PMT電壓下增益的影響（左圖）以及磁場角度的影響（右圖），在??4100V下操作，其中0表示與輸入窗口垂直。
在與友商比較后發現MAPMT253性能有更好的抗磁性能！

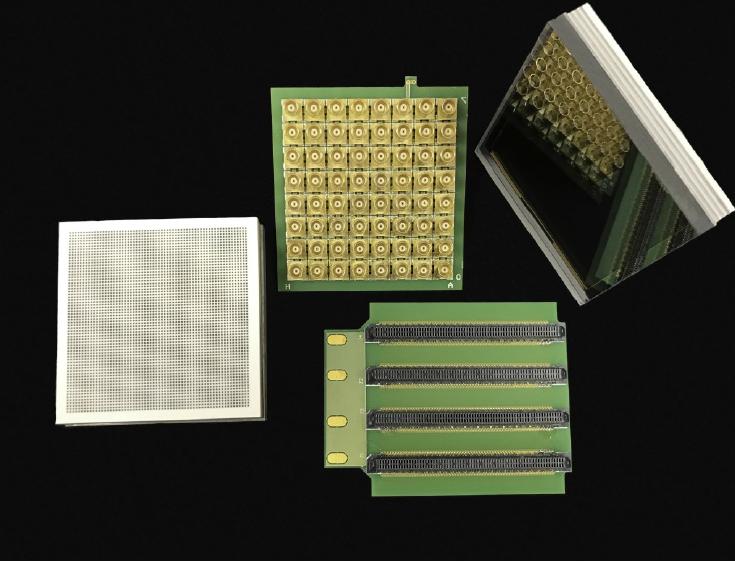

產品介紹
MAPMT253 多陽極MCP-PMT
特點：
1，430ps脈寬
2，渡越時間小于40ps
3，極低的暗計數
4，可定制陽極輸出
5，磁屏蔽性能優越
主要應用：
- 環成像切倫科夫?qū)嶒?yàn)
- 內反射切倫科夫探測
- 閃爍、切倫科夫 光纖輸出
- 光束監控
- 時間分辨光譜
- LIDAR
參考文獻：
“Multi-Anode Square Microchannel Plate Photomultiplier Tube “Milnes, J. S. ; Conneely, T. M. ; Hink, P. ; Slatter, C. ; Xie, J. ; May, E.,Journal of Instrumentation, Volume 15, Issue 02, pp. C02036 ,DOI:10.1088/1748-0221/15/02/C02036
