紫外LED輻照度測量
背景
紫外（UV）LED是近年興起的新型紫外光源，憑借全固化、小體積、高效率、高亮度、長壽命、無汞等優勢逐步取代氣體放電燈，廣泛應用于工業、環保、醫療及民用，典型應用包括：
· UV固化
· 印刷
· 水處理：凈化、消毒
· UV光催化
· 物品、器械表面消殺
· 皮膚消殺與治療
· 機器視覺照明
· 防偽標記照明
· 熒光顯微及光譜激發
· ......
在各類應用中均需要對UV光源的輻照度（單位面積內的光功率）以及劑量（單位面積內累積的紫外光能）進行準確的控制，以確保完全的輻照效果，同時避免紫外光過度照射造成的物品損壞甚至人身安全隱患。因此，在UV LED光源制造及使用過程中，對其輻照度進行測量是非常必要的。
痛點
LED的發射光譜通常寬達數個納米以上，因此精密測量其輻射度需要采用分光式輻射度計，測量每個波長分量的光強。這類設備價格昂貴、使用不便、測量時間長，可用于實驗室研發而不適合產線和使用現場應用。采用經過標定的紫外半導體光電管制成的小型光電探頭具備靈活、靈敏、低成本的特點；但是因為紫外半導體光電管的光譜響應譜線不平坦（圖1）、響應度與入射角相關等特征，因此UV LED測試中面臨諸多痛點：
· 針對某一波長定標的探頭不適用于其它波長，甚至在同一個LED的輻射光譜范圍內，響應也有顯著差別；
· LED發射波長隨環境溫度、電流等變化較大，導致測量不準；
· 多個LED顆粒構成的組合光源，因其器件中心波長的離散性，導致光譜較寬，測量不準；
· 對于傾斜入射的光，測試結果失準；
· 紫外光對探測器及其附件造成損傷。

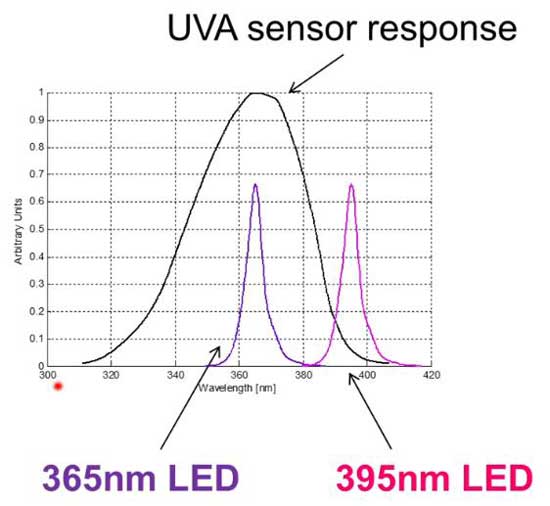

圖1 同一UV光電管對365nm及395nmUV光的響應相差可達90%
方案
PD300-RM-UVA激光功率計為解決行業痛點而推出，為客戶提供UVA波段輻射度測量的便捷、準確、低成本方案：
· 350-450nm平坦光譜響應，365nm計量級校準，適用于整個UVA波段；
· 無需知道UVA波段LED中心波長，無需擔憂發射帶寬、波長變化；
· 可用于多顆粒組合光源；
· 針對紫外的散射體，對入射角度不敏感；
· 2.75mm輸入口徑，可適用較高亮度LED，并可實現寬場照明均勻性測試；
· 抗紫外PTFE線纜及殼體表面陽極電鍍，長期使用無憂；
· μW/cm² ~ >10W/cm² 測量范圍，覆蓋廣泛應用場景。

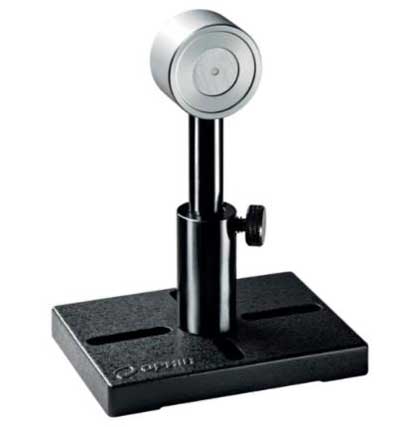

圖2 PD300RM-UVA
PD300-RM-UVA激光功率計主要參數：
紫外（UV）LED是近年興起的新型紫外光源，憑借全固化、小體積、高效率、高亮度、長壽命、無汞等優勢逐步取代氣體放電燈，廣泛應用于工業、環保、醫療及民用，典型應用包括：
· UV固化
· 印刷
· 水處理：凈化、消毒
· UV光催化
· 物品、器械表面消殺
· 皮膚消殺與治療
· 機器視覺照明
· 防偽標記照明
· 熒光顯微及光譜激發
· ......
在各類應用中均需要對UV光源的輻照度（單位面積內的光功率）以及劑量（單位面積內累積的紫外光能）進行準確的控制，以確保完全的輻照效果，同時避免紫外光過度照射造成的物品損壞甚至人身安全隱患。因此，在UV LED光源制造及使用過程中，對其輻照度進行測量是非常必要的。
痛點
LED的發射光譜通常寬達數個納米以上，因此精密測量其輻射度需要采用分光式輻射度計，測量每個波長分量的光強。這類設備價格昂貴、使用不便、測量時間長，可用于實驗室研發而不適合產線和使用現場應用。采用經過標定的紫外半導體光電管制成的小型光電探頭具備靈活、靈敏、低成本的特點；但是因為紫外半導體光電管的光譜響應譜線不平坦（圖1）、響應度與入射角相關等特征，因此UV LED測試中面臨諸多痛點：
· 針對某一波長定標的探頭不適用于其它波長，甚至在同一個LED的輻射光譜范圍內，響應也有顯著差別；
· LED發射波長隨環境溫度、電流等變化較大，導致測量不準；
· 多個LED顆粒構成的組合光源，因其器件中心波長的離散性，導致光譜較寬，測量不準；
· 對于傾斜入射的光，測試結果失準；
· 紫外光對探測器及其附件造成損傷。
圖1 同一UV光電管對365nm及395nmUV光的響應相差可達90%
PD300-RM-UVA激光功率計為解決行業痛點而推出，為客戶提供UVA波段輻射度測量的便捷、準確、低成本方案：
· 350-450nm平坦光譜響應，365nm計量級校準，適用于整個UVA波段；
· 無需知道UVA波段LED中心波長，無需擔憂發射帶寬、波長變化；
· 可用于多顆粒組合光源；
· 針對紫外的散射體，對入射角度不敏感；
· 2.75mm輸入口徑，可適用較高亮度LED，并可實現寬場照明均勻性測試；
· 抗紫外PTFE線纜及殼體表面陽極電鍍，長期使用無憂；
· μW/cm² ~ >10W/cm² 測量范圍，覆蓋廣泛應用場景。
圖2 PD300RM-UVA
| 輸入口徑 | Φ2.75mm |
| 光譜范圍 | 350-450nm |
| 照度范圍 | 1.5μW/cm² ~ 15W/cm² |
| 探頭尺寸 | Φ35mm×21mm |
| 最高平均功率密度 | 50W/cm² |
| 響應時間 | 0.02s |
