紅外傳感器在FTIR中的應用
1. 什么是傅立葉變換紅外光譜？

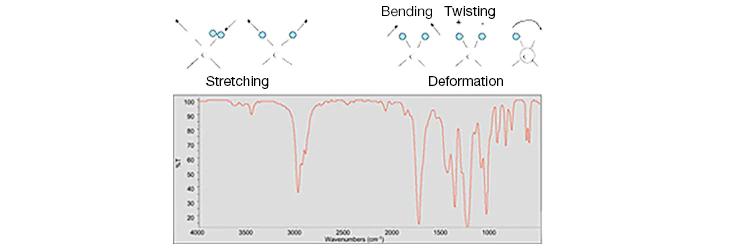

FTIR指的是傅立葉變換紅外，是紅外光譜分析的首選方法。 當連續波長的紅外光源照射樣品時，樣品中的分子會吸收或部分某些波長光，沒有被吸收的光會到達檢測器（稱為透射方法）。 將檢測器獲取透過樣品的光模擬信號進行模數轉換和傅立葉變換，得到具有樣品信息和背景信息的單光束譜，然后用相同的檢測方法獲取紅外光不經過樣品的背景單光束譜，將透過樣品的單光束譜扣除背景單光束譜，就生成了代表樣品分子結構特征的紅外“指紋”的光譜。 由于不同化學結構（分子）會產生不同的指紋光譜，這就體現出紅外光譜的價值意義。
2. 傅立葉變換紅外的工作原理是怎樣的？系統架構又是怎樣的呢？

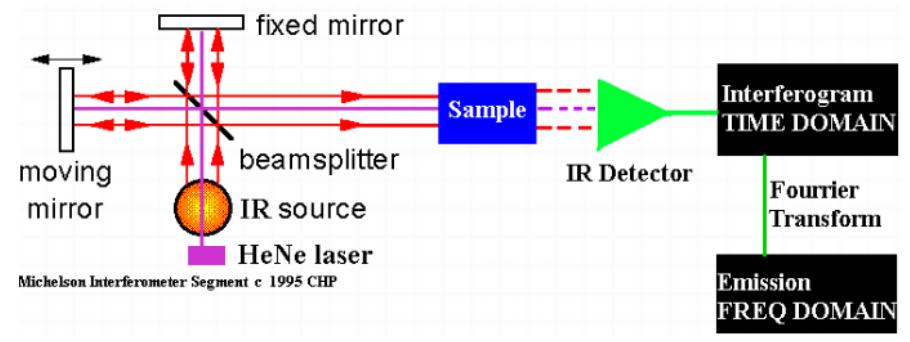

如上圖，紅外復合光源通過半透半反鏡后，分別經過動鏡（Moving Mirror）和固定反射鏡（Fixed Mirror）后，兩路反射回的光發生干涉。干涉光通過樣品后，通過紅外探測器后被記錄下來。在動鏡以恒定速度移動時，探測器就會記錄下光強隨時間的變化關系。通過一系列的傅里葉變換和計算，就可以得到光強隨頻率的變化，從而得到光強隨波長變化的關系。
3. FTIR的作用和應用
傅里葉變換紅外光譜能夠揭示固體、液體和氣體的成分。 其最常見的應用為鑒定未知材料和確認生產材料（原料/成品）。 在大多數情況下，其信息內容極具特異性，能夠?qū)ο嗨撇牧线M(jìn)行細微的鑒別。 傅里葉變換紅外光譜技術分析的速度使其在篩選應用中特別有用，同時其靈敏度能夠?qū)崿F(xiàn)眾多高級研究應用。
傅里葉變換紅外光譜分析應用的整個范圍頗為廣泛。 其部分常見應用包括：
4. 傅里葉紅外光光譜儀是常用的分析儀器，我司針對于該應用，可以提供以下產品：
DLATGS探測器：
D31 系列單通道電壓模式熱釋電探測器
我們提供D31系列熱電探測器是一組單通道DlaTGS器件，在電壓模式下工作，內部集成了JFET。
特點：
熱敏探測器，任何輻射信號都會被吸收產生信號
從UV到LWIR的寬光譜覆蓋
模塊化的設計原則
在ISO:9001設備中組裝
D*高于LTO
提供高頻、低頻版本
9種窗口片可以選擇‘

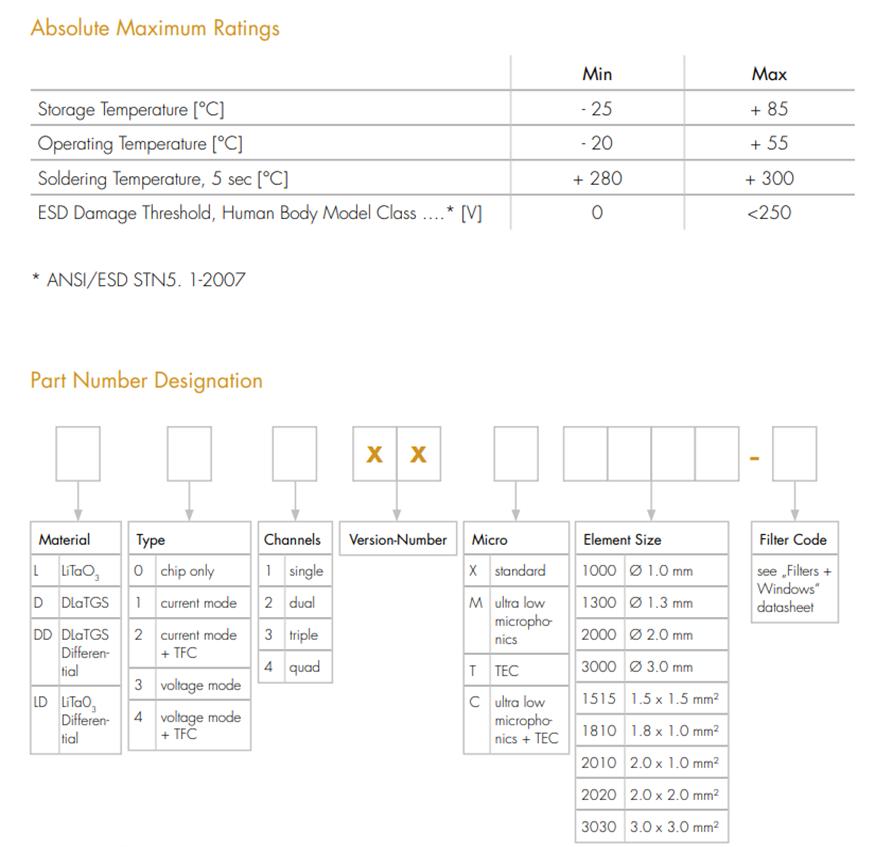

選型資料：

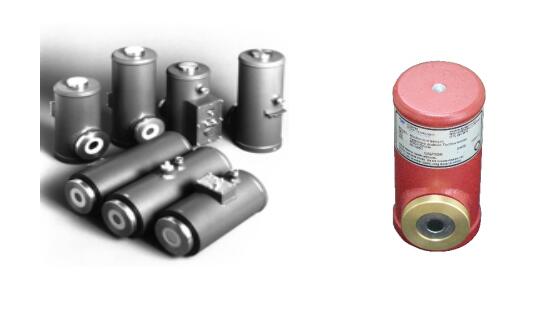

InSb探測器
光譜響應范圍1um到5.5um，Judosn的公司的InSb探測器全部采用液氮制冷，確保產品能達到最優的性能。

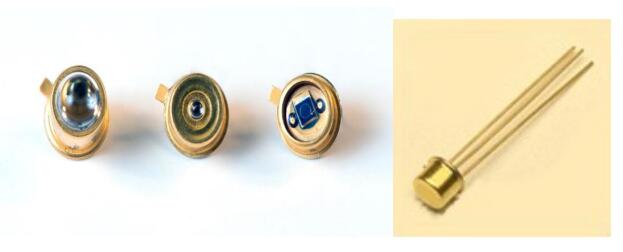

MCT探測器
光導型MCT探測器能夠覆蓋2-26um的光譜范圍，具備半導體制冷與液氮制冷兩種制冷方式，產品的性噪比與響應率能夠很好的滿足微弱信號檢測的應用。
InGaAs探測器
In，Ga，As三種元素比例不同，InGaAs探測器能夠檢測的截止波長也有所不同，我司能夠提供1.7um，1.9um，2.2um，2.4um，2.6um等多種截止波長的InGaAs探測器，并有4種半導體制冷級別可供用戶選擇，從而為客戶的應用提供最適合的產品。
紅外光源：高效率黑體輻射紅外光源
Infrasolid 的紅外輻射源是具有近黑體發射率的脈沖熱發射器?；诩{米技術和由高熔點金屬制成的發射器裝置，具有納米結構發射器表面的獨立式單片輻射元件在許多應用中提供了許多優勢。為FTIR應用提高更高效的紅外光源。
主要特點：
相關配件-測試板
FTIR整機
Mobile10-G是一款便攜式傅里葉紅外氣體分析儀，集成了抗震動干涉儀、防潮 ZnSe 分束器、電制冷高靈敏度MCT等光學器件和9.8米長光程氣體池，能夠在現場對多種氣體組分進行快速分析，靈敏度可達ppb級。Mobile10-G可用于監測垃圾焚燒排放、燃煤電廠排放、燃燒氣體排放、化工氣體泄漏、煙氣分析等對環境有毒有害的無機氣體，還可用于測量VOCs等各種可揮發性的有機氣體或者測量氣體的純度。
Mobile10-G主機設計緊湊，抗震性強，充分考慮到現場的實際需求。配置了抗震式干涉儀，光路永久準直，用戶可以手提或者肩背，單人即可方便攜帶進行現場測試。在防潮性能方面，主機標配了ZnSe防潮分束器以及 ZnSe窗片，用戶可在野外長期工作而無后顧之憂。此外，主機額外配置了抽氣泵、過濾等采樣裝置，便于用戶在現場對目標氣體進行采集。
FTIR指的是傅立葉變換紅外，是紅外光譜分析的首選方法。 當連續波長的紅外光源照射樣品時，樣品中的分子會吸收或部分某些波長光，沒有被吸收的光會到達檢測器（稱為透射方法）。 將檢測器獲取透過樣品的光模擬信號進行模數轉換和傅立葉變換，得到具有樣品信息和背景信息的單光束譜，然后用相同的檢測方法獲取紅外光不經過樣品的背景單光束譜，將透過樣品的單光束譜扣除背景單光束譜，就生成了代表樣品分子結構特征的紅外“指紋”的光譜。 由于不同化學結構（分子）會產生不同的指紋光譜，這就體現出紅外光譜的價值意義。
3. FTIR的作用和應用
傅里葉變換紅外光譜能夠揭示固體、液體和氣體的成分。 其最常見的應用為鑒定未知材料和確認生產材料（原料/成品）。 在大多數情況下，其信息內容極具特異性，能夠?qū)ο嗨撇牧线M(jìn)行細微的鑒別。 傅里葉變換紅外光譜技術分析的速度使其在篩選應用中特別有用，同時其靈敏度能夠?qū)崿F(xiàn)眾多高級研究應用。
傅里葉變換紅外光譜分析應用的整個范圍頗為廣泛。 其部分常見應用包括：
- 原材料和成品的質量檢驗
- 通過熱重紅外 (TGA-IR) 分析或氣相色譜紅外 (GC-IR) 分析，對聚合物、橡膠和其他材料進行配方成分剖析
- 對材料部分區域進行微區分析，鑒定污染物
- 薄膜與涂層分析
- 汽車或煙囪排放物監測
- 失效分析。
- 氣體分析等
4. 傅里葉紅外光光譜儀是常用的分析儀器，我司針對于該應用，可以提供以下產品：
DLATGS探測器：
D31 系列單通道電壓模式熱釋電探測器
我們提供D31系列熱電探測器是一組單通道DlaTGS器件，在電壓模式下工作，內部集成了JFET。
特點：
熱敏探測器，任何輻射信號都會被吸收產生信號
從UV到LWIR的寬光譜覆蓋
模塊化的設計原則
在ISO:9001設備中組裝
D*高于LTO
提供高頻、低頻版本
9種窗口片可以選擇‘
選型資料：
InSb探測器
光譜響應范圍1um到5.5um，Judosn的公司的InSb探測器全部采用液氮制冷，確保產品能達到最優的性能。
| 有效探測面直徑 | 封裝方式 | 窗口濾光片 | |
| J10D | 100um-7mm | M204,M200 ,M205 | 1-6um AR GE濾光片，SP28 cold filter，SP35 cold filter |
MCT探測器
光導型MCT探測器能夠覆蓋2-26um的光譜范圍，具備半導體制冷與液氮制冷兩種制冷方式，產品的性噪比與響應率能夠很好的滿足微弱信號檢測的應用。
| 有效探測面積 | 制冷方式 | 封裝方式 | |
| J15TE | 0.1mm2-1mm2 | 半導體制冷 | TO66，3CN |
| J15D | 0.025mm2-4mm2 | 液氮制冷 | M204，M205 |
InGaAs探測器
In，Ga，As三種元素比例不同，InGaAs探測器能夠檢測的截止波長也有所不同，我司能夠提供1.7um，1.9um，2.2um，2.4um，2.6um等多種截止波長的InGaAs探測器，并有4種半導體制冷級別可供用戶選擇，從而為客戶的應用提供最適合的產品。
| 截止波長 | 可選制冷方式 | 有效探測面直徑 | |
| J22 | 1.7um | 1-2級半導體制冷 | 40um-5mm |
| J23 | 1.9um，2.2um，2.4um，2.6um | 1-4級半導體制冷 | 250um-5mm |
紅外光源：高效率黑體輻射紅外光源
Infrasolid 的紅外輻射源是具有近黑體發射率的脈沖熱發射器?；诩{米技術和由高熔點金屬制成的發射器裝置，具有納米結構發射器表面的獨立式單片輻射元件在許多應用中提供了許多優勢。為FTIR應用提高更高效的紅外光源。
主要特點：
- 高輻射功率、高效率
- 納米結構輻射單元
- 低輻射單元溫度630℃，提高壽命
- 寬波長范圍2-20um
| 型號 | HIS2000R-0 | HIS2000R-OWC | HIS2000R-A300-6 | HIS2000R-A300-9 | HIS2000R-C300-6 | HIS2000R-C300-9 | HIS2000R-CWC300 | HIS2000R-BWC300 |
| 封裝 | TO-8 | TO-8 | TO-8 | TO-8 | TO-8 | TO-8 | TO-8 | TO-8 |
| 面積 | 40 mm2 | 40 mm2 | 40 mm2 | 40 mm2 | 40 mm2 | 40 mm2 | 40 mm2 | 40 mm2 |
| 發射率 | >0.9 | >0.9 | >0.9 | >0.9 | >0.9 | >0.9 | >0.9 | >0.9 |
| 輻射單元溫度 | 630°C @2.5 W | 630°C @2.5 W | 630°C @2.5 W | 630°C @2.5 W | 630°C @2.5 W | 630°C @2.5 W | 630°C @2.5 W | 630°C @2.5 W |
| 光輸出功率 | <1 W | <830mW | <620 mW | <560 mW | <780 mW | <730 mW | <725 mW | <740 mW |
| 最大電功率 | 2.5 W | 2.5 W | 2.5 W | 2.5 W | 2.5 W | 2.5 W | 2.5 W | 2.5 W |
| 最大電壓 | 3.8 V | 3.8 V | 3.8 V | 3.8 V | 3.8 V | 3.8 V | 3.8 V | 3.8 V |
| 最大電流 | 660 mA | 660 mA | 660 mA | 660 mA | 660 mA | 660 mA | 660 mA | 660 mA |
| 電阻 | 5...6 Ω | 5...6 Ω | 5...6 Ω | 5...6 Ω | 5...6 Ω | 5...6 Ω | 5...6 Ω | 5...6 Ω |
| 調制頻率 | 4 Hz | 4 Hz | 4 Hz | 4 Hz | 4 Hz | 4 Hz | 4 Hz | 4 Hz |
| 濾光片/窗口 | 無 | 無 | 藍寶石(焊接) | 藍寶石(焊接) | CaF2(膠合) | CaF2(膠合) | CaF2(焊接) | CaF2(焊接) |
| 波長范圍 | 2-20 um | 2-20 um | 2-6 um | 2-6 um | 2-11 um | 2-11 um | 2-11 um | 2-14 um |
| 充氣 | 無 | 無 | 氮?dú)?/span> | 氮?dú)?/span> | 氮?dú)?/span> | 氮?dú)?/span> | 氮?dú)?/span> | 氮?dú)?/span> |

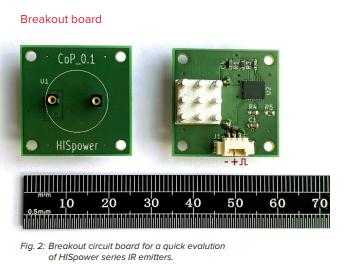

相關配件-測試板

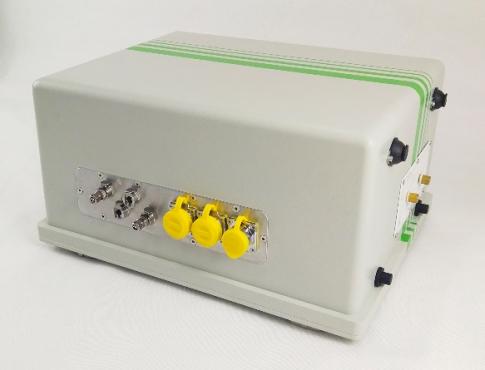

FTIR整機
Mobile10-G是一款便攜式傅里葉紅外氣體分析儀，集成了抗震動干涉儀、防潮 ZnSe 分束器、電制冷高靈敏度MCT等光學器件和9.8米長光程氣體池，能夠在現場對多種氣體組分進行快速分析，靈敏度可達ppb級。Mobile10-G可用于監測垃圾焚燒排放、燃煤電廠排放、燃燒氣體排放、化工氣體泄漏、煙氣分析等對環境有毒有害的無機氣體，還可用于測量VOCs等各種可揮發性的有機氣體或者測量氣體的純度。
Mobile10-G主機設計緊湊，抗震性強，充分考慮到現場的實際需求。配置了抗震式干涉儀，光路永久準直，用戶可以手提或者肩背，單人即可方便攜帶進行現場測試。在防潮性能方面，主機標配了ZnSe防潮分束器以及 ZnSe窗片，用戶可在野外長期工作而無后顧之憂。此外，主機額外配置了抽氣泵、過濾等采樣裝置，便于用戶在現場對目標氣體進行采集。
