什么是 UV 無損檢測？檢測隱形缺陷的完整指南
對于關鍵部件，您看不到的可能是最危險的。

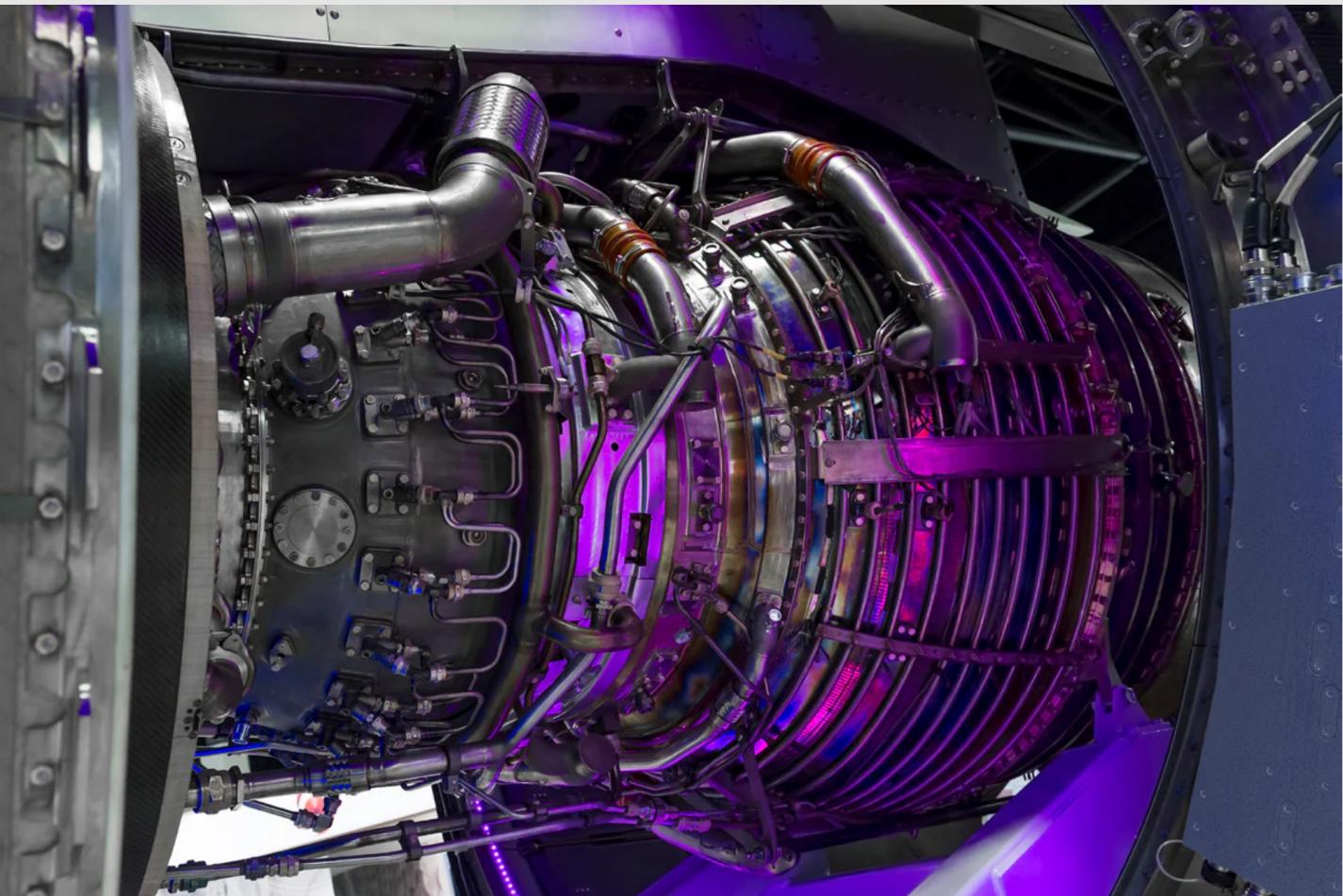

2018 年，一架商用飛機遭遇了空中發動機故障。調查后發現，一個比頭發絲還細的微裂紋是罪魁禍?zhǔn)?。該裂紋在標準目視檢查中被忽略了。而采用適當?shù)?UV 檢測——一種能顯示肉眼不可見缺陷的無損檢測方法——本可以預防這次故障。
UV 檢測利用紫外線與熒光染料或磁粉相結合，來顯現微裂紋、污染物或結構缺陷。它是航空航天、汽車、制造和石油天然氣行業中值得信賴的質量控制方法。
UV 檢測的重要性
看不見的缺陷可能導致：
· 昂貴的產品召回和保修索賠
· 對操作人員和客戶構成嚴重安全隱患
· 意外的停機和生產延誤
· 法規符合性問題
· 通過及早發現缺陷，UV 檢測可以預防故障、保護工人并維護您的聲譽。
UV 檢測的工作原理
主要有兩種 UV 檢測方法，分別適用于不同的材料和缺陷類型。
一、液體滲透檢測 —— 表面裂紋檢測（PT）
適用于： 非多孔材料，如金屬、陶瓷和塑料
可發現的缺陷： 小至 0.001 英寸（0.025 毫米）的表面開口裂紋
流程：
1.徹底清潔表面
2.施加熒光滲透劑并保持停留時間（5-60 分鐘）
3.去除多余的滲透劑
4.施加顯像劑，將滲透劑從缺陷中回吸至表面
5.在 UV-A 燈下檢查，定位發光的缺陷指示
2. 磁粉檢測 —— 表面及近表面缺陷檢測（MT）
最適用于： 鐵磁性金屬，如鋼、鐵和鎳
可發現的缺陷： 深度可達 6 毫米的表面及近表面缺陷
流程：
1.對部件進行磁化
2.施加熒光磁粉
3.缺陷導致的磁場擾動使磁粉聚集
4.在 UV-A 燈下檢查，顯示缺陷位置
5.檢測后對部件進行退磁
依賴 UV 檢測的行業
航空航天 ——— 檢測渦輪葉片、起落架、機翼連接點和焊縫中的裂紋。
汽車 —— 檢測發動機缸體、制動部件、變速器組件和底盤焊縫。
制造業 —— 檢查焊縫完整性、涂層附著力和部件功能性。
石油和天然氣 —— 識別腐蝕、應力裂紋和閥體完整性問題。
選擇正確的方法
|
因素 |
液體滲透檢測（PT） |
磁粉檢測（MT） |
|
材料類型 |
所有非多孔材料 |
僅限鐵磁性金屬 |
|
缺陷位置 |
僅限表面 |
表面和近表面 |
|
靈敏度 |
對表面裂紋極高 |
對表面和近表面缺陷高 |
|
速度 |
較慢（需要停留時間） |
對于大區域檢測更快 |
|
便攜性 |
便攜性高 |
需要磁化設備 |
|
成本 |
初始成本較低 |
設備成本較高 |
必需的 UV 檢測設備
符合 ASTM E3022 標準，適用于航空航天和關鍵應用
大多數檢測要求在 15 英寸距離處強度至少達到 1,000 μW/cm²
類型包括手持式、便攜式、頭頂式和臺式設備
測量和驗證燈強度
確保符合標準并保持一致的檢測可靠性
檢測材料
用于 PT：
熒光滲透劑
顯像劑（濕式或干式）
清洗劑/去除劑溶液
用于 MT：
熒光磁粉
磁化和退磁設備
濕法用的載液
您應該了解的行業標準
ASTM E3022 —— PT 和 MT 用 LED UV-A 燈的要求
ASTM E165 —— 液體滲透檢驗的標準實踐
ASTM E709 —— 磁粉檢測的標準指南
ISO 3452 —— 滲透檢測的國際標準
ASME 鍋爐及壓力容器規范 第 V 卷 —— 無損檢測要求
避免常見的 UV 檢測錯誤
表面準備不當 —— 檢測前務必徹底清潔
UV 光強度不足 —— 定期使用輻射計測試
不正確的停留時間 —— 嚴格遵循產品規格
環境光過強 —— 保持在 20 勒克斯以下以獲得最佳可見度
培訓不足 —— 使用經過認證、有資質的檢測人員
安全注意事項
眼部防護： 佩戴用于 365 nm 光的防紫外線安全眼鏡
皮膚防護： 限制暴露時間并穿戴防護服
化學品安全： 處理滲透劑和顯像劑時需佩戴手套，保證通風，并使用適當?shù)膫€(gè)人防護裝備
電氣安全： 確保高強度燈具有適當?shù)慕拥睾屠鋮s
UV 檢測的投資回報
效益包括：
預防可能造成數百萬損失的災難性故障
減少保修索賠
支持基于狀態的維護
保持合規性和客戶信任
開始使用 UV 檢測
1.評估您的材料、缺陷類型和檢測頻率
2.選擇適合您需求的方法
3.選擇符合標準的設備
4.培訓和認證操作人員
5.建立文件化的檢測程序
與 Spectro-UV 合作
Spectro-UV 提供符合或超越 ASTM 標準的行業領先的 UV 檢測燈、輻射計和配件。我們的技術專家可以幫助您為您的應用選擇合適的設備
