DWDM密集波分復用測試設備

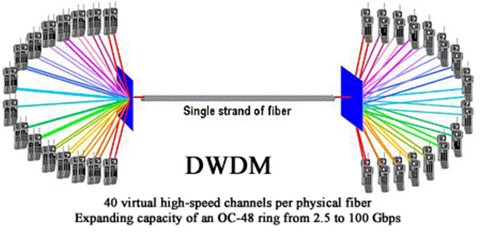

一根光纖如果只通過傳輸一個波長所負載的信號帶寬是有限的，可以通過在輸入端復用進多個波長的信號光，在輸出段把各個波長信號光分別處理（解復用），以此來大大拓寬光纖通信的帶寬，即波分復用WDM。

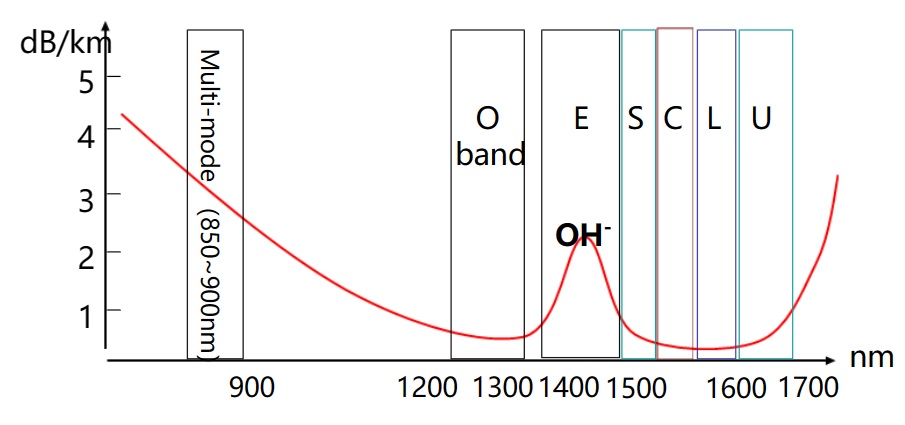

光通訊波段的光纖傳導損耗率

在實際應用上，WDM還分為CWDM稀疏波分復用與DWDM密集波分復用。

CWDM稀疏波分復用，相鄰兩波間隔20nm, 按最常用的C波段計算，大致一次最多復用2個波長通道，按整個通訊波段計算，最多可復用16個通道。CWDM稀疏波分復用對激光器的要求低，無需控溫冷卻，組網相對經濟。

如果架構遠距離傳輸?shù)墓饫w波分復用系統，考慮到光纖的傳輸損耗，一般只考慮采用傳導損耗率最低的C band 和L band（衰減一般在0.2dB/km）；工程標準相鄰兩波間隔25GHz(如果信號通道壓力不高的話，也可選擇50GHz，100GHz信道間隔）；按波長間隔計算25GHz頻率差大致折合20pm波長差，工程上最常用的C波段最多容納160個波長通道，擴展C波段最多可容納192個通道。同樣的頻段，大致DWDM密集波分復用比CWDM稀疏波分復用在光通道數上可增加近百倍，DWDM組網用DFB激光需要控溫制冷以穩定輸出波長，在組網成本上會比CWDM增加30%,但鑒于可容納通道數有近百倍的提升，無疑在性能和性價比上，DWDM均遠超CWDM。

對于密集波分復用DWDM而言，信號通道相鄰間隔近了，對于防止各個信號通道之間產生串?dāng)_以及保證每個信號通道的工作穩定性就變得至關重要。而常備DWDM檢測設備給DWDM的研發，生產，維護與品質管理是至關重要的。

常規的檢測可能包含以下一些項目，比如：

收發端檢測：平均發送功率，中心波長，邊模抑制比，-20dB帶寬，輸出抖動和抖動容限與抖動傳遞；接收靈敏度，接收過載點，眼圖特性，消光比等。
光放大器測試：放大器增益，輸入/輸出光功率范圍，放大器增益平坦度
監控信道光譜特性：波長，帶寬，最大邊模抑制比等

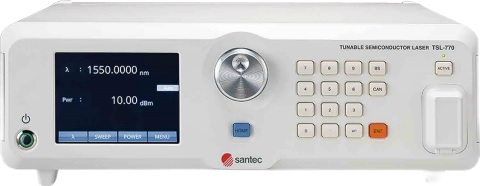

接下來就介紹兩個廠家的幾款服務于DWDM密集波分復用系統研發生產，器件檢測的設備。

一、干涉儀式激光多波長計（美國Bristol Instruments公司）

基于邁克爾干涉儀式的激光多波長計有以下的特色：

高精度：相對于25GHz的通道間隔約20pm而言，測試絕對準確度即使是入門級別B款也可以達到+ 1pm；
測試速度快：438款可達10Hz, ; 828款可達1000Hz；
比起OSA使用簡便很多，價格便宜很多。

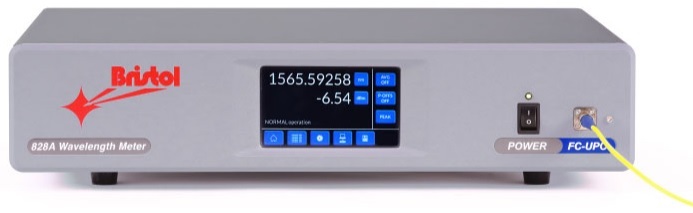

828A激光多波長計

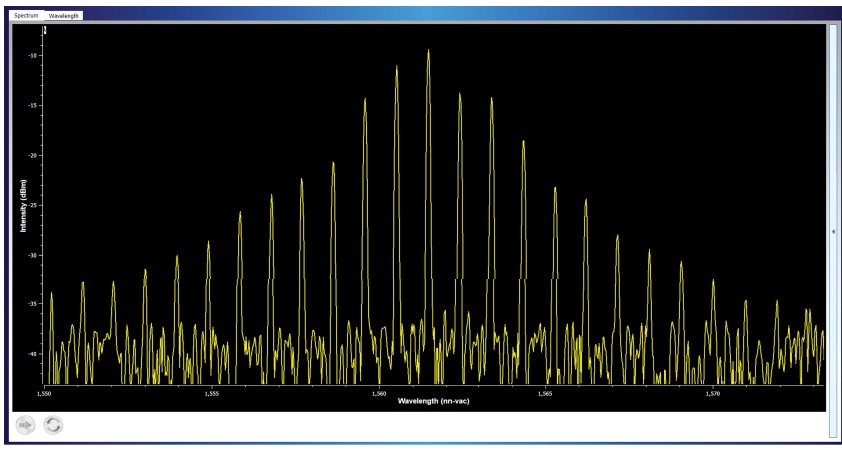

多通道檢測軟件顯示界面

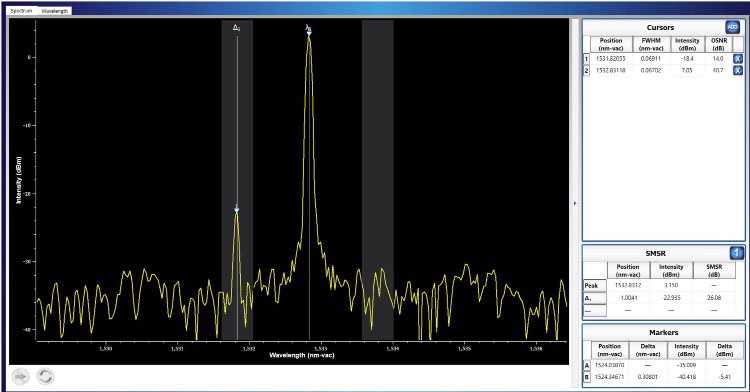

邊模抑制比檢測界面

激光多波長計選型表

型號	438A	438B	828A	828B
波長范圍	1270-1680nm		1250-1650nm
絕對測量精度	0.3pm&1550nm	1pm&1550nm	0.3pm&1550nm	1pm&1550nm
同時檢測通道數	最多1000個 DWDM通道
測量速率	10Hz		1000Hz
靈敏度	-40dBm：1270-1600nm：單信道 30dB:總功率下：多信道		-25dBm(3μW):1KHz -40dBm(0.1μW):100Hz
功率閾值	+10dBm飽和閾值 +18dBm損傷閾值
