光束分析儀案例-對向角α測量
光束分析儀案例-對向角α測量
激光和發光二極管LED廣泛應用于信息技術、通信、音視頻、測控、醫療等領域，因其的能量密度相對較高，更容易對人體尤其是人眼產生傷害。GB 7247系列標準(采標自IEC 60825)將激光產品按照危險等級分為7類，并規定了不同類別的輻射限值及相應的防護要求。對向角的測定是確定不同類別的輻射限值的必不可少的環節。

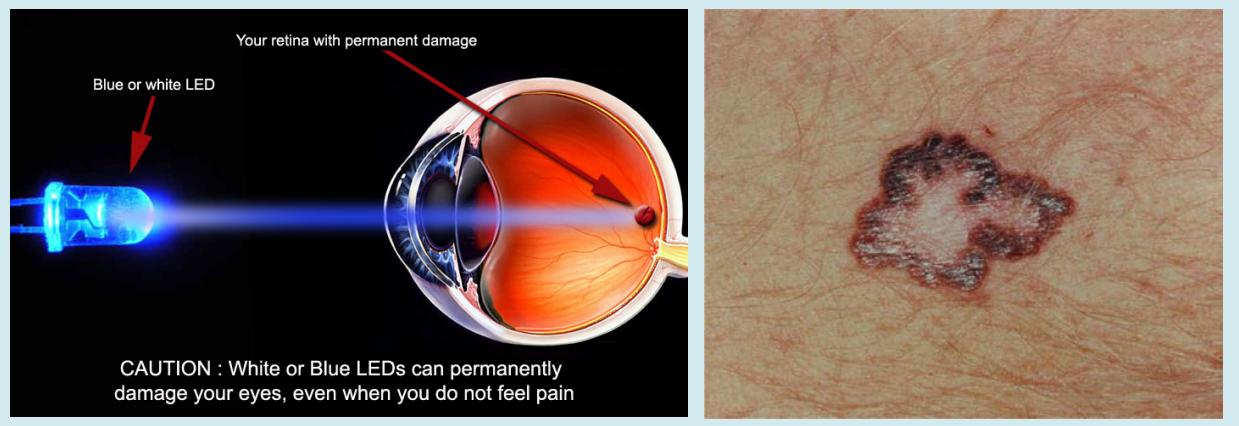

發光二極管及激光工作的潛在危險：
A,發光二極管及激光在操作期間會引發起熱效應
B,不恰當使用發光二極管及激光設備會有潛在危險
C,發光二極管及激光的潛在危險能燒傷眼睛的視網膜
D,發光二極管及激光也能透過光化學損害視網膜及皮膚
對向角概念及測試圖：
對向角是指表觀光源(包括漫反射)在觀察者眼睛或者測量點所張的視角，用弧度角表示，單位一般為毫弧度,計算公式為：α=2 arctan（d/2r），a為對向角，d為表觀光源尺寸，r為觀測距離。

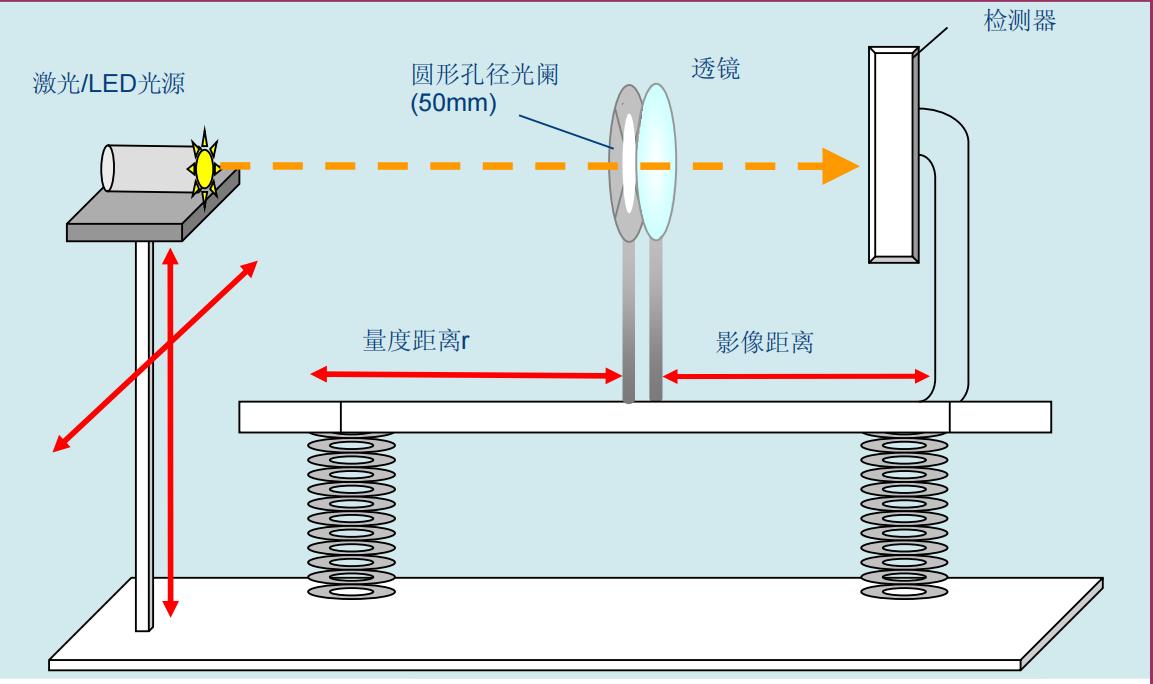

如下為測試原理圖：
測試流程
測試具體流程如下：
-

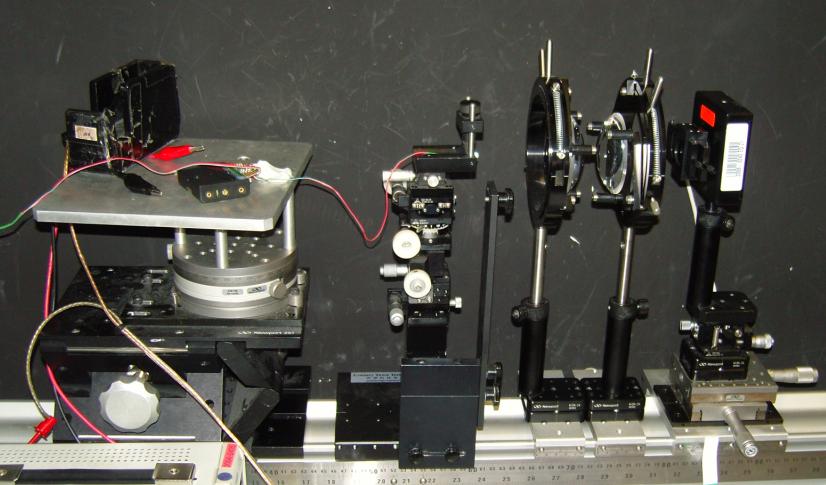

將光源、透鏡、光闌、光斑儀等固定于產品測試架上，并將其與測量透鏡水平對齊，如下圖搭建好測試光路。
-

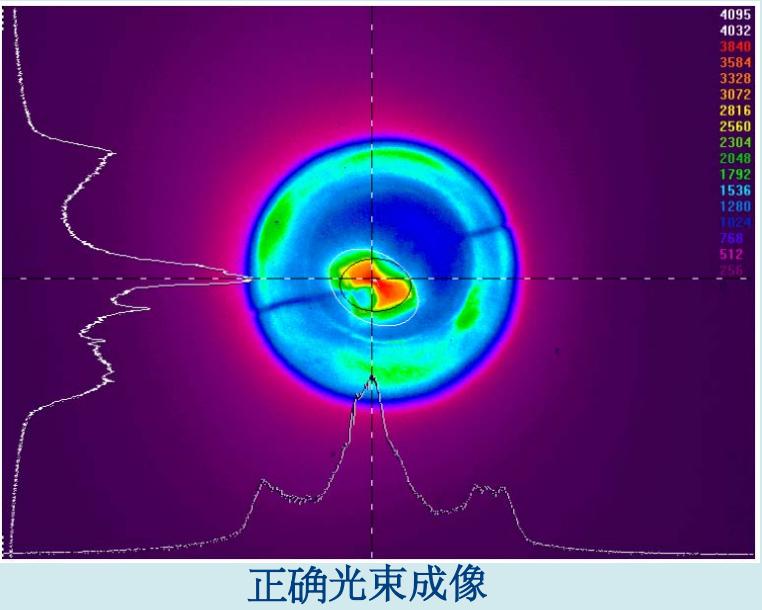

光源通電，調整測試軌道上透鏡、光束分析儀的位置，直至光束分析儀可以捕捉到*清晰的光束成像，光斑測試結果可通過計算機分析軟件得到。
-
得到光斑具體數據和透鏡、光源、光斑儀間的距離，代入公式計算，可得到對向角α的值。
-
重復如上流程3次，取平均值作為具體測量結果。
先鋒科技代理OPHIR-SPIRICON 光束分析儀，搭配卓立漢光測試平臺和光機配件，可測量激光波長、功率能量、對向角等參數，提供IEC60825激光輻射安全完整測試方案。
