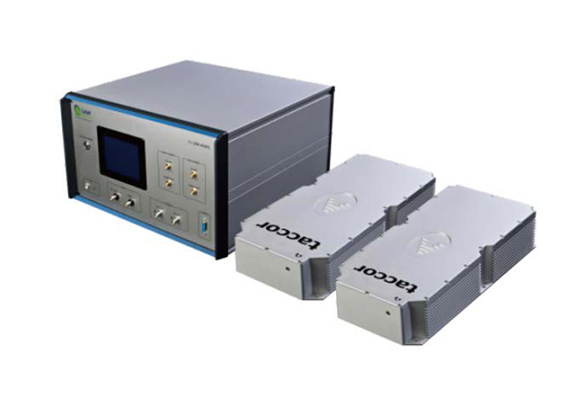

ASOPS 引擎TL-1000
簡 述：
Laser Quantum ASOPS Engine 為全套的ASOPS 解決方案， 配合LaserQuantum 各系列振蕩器、觸發單元，構成完整的ASOPS 系統，時間分辨率達到100fs；同時提供基于ASOPS 的THz 吸收光譜系統。TL-1000 分為MHz和GHz 兩個版本，分別適用與80MHz 和1GHz 重頻的振蕩器。
品 牌：
英國 Laser Quantum
產品型號：
- ASOPS
異步光學采樣（Asynchronous Optical Sampling, ASOPS）系統采用相互鎖定、有固定重頻差的兩臺激光器來實現變延時的泵浦- 探測。主激光器（激發光）以fR 重頻輸出，而從激光器以略低頻率（fR-ΔfR）輸出；如果初始時刻兩臺激光器同時輸出，則相互之間的延時會以1/(fR-ΔfR)-1/fR ΔfR/fR2，且經過1/ΔfR 時間之后兩臺激光器的脈沖再次對準。例如，如果主激光器振蕩頻率為1GHz，從激光器振蕩頻率為999,999,000Hz（fR=1GHz, ΔfR=1kHz），則延時的步距為1,000Hz/(1,000,000,000Hz)2 = 10-15s = 1fs，最長延時（泵浦- 探測時間窗口）為1/1,000Hz = 1ms。
通過調節主、從激光器的頻率差，可實現實驗需要的延時精度與數據采集率、時間窗口；通過對泵浦光和探測光進行頻率變換，如倍頻、三倍頻、OPO、THz 產生等，可實現豐富的應用：高分辨率時域太赫茲光譜；高速光泵- 太赫茲探測；超薄（~nm 量級）膜超聲測量。
基于ASOPS 的HASSP THz 時域光譜儀
ASOPS 實驗影響時間分辨率的主要因素除了設定的頻率差外，主要是激光器重頻的抖動，因此要求對兩臺激光器重復頻率（腔長）加以精密的鎖定和控制；而激光器重復頻率本身則影響數據采樣率，高重頻的激光器采樣率較高，可提升測量速度。
Laser Quantum ASOPS Engine 為全套的ASOPS 解決方案， 配合LaserQuantum 各系列振蕩器、觸發單元，構成完整的ASOPS 系統，時間分辨率達到100fs；同時提供基于ASOPS 的THz 吸收光譜系統。TL-1000 分為MHz和GHz 兩個版本，分別適用與80MHz 和1GHz 重頻的振蕩器。

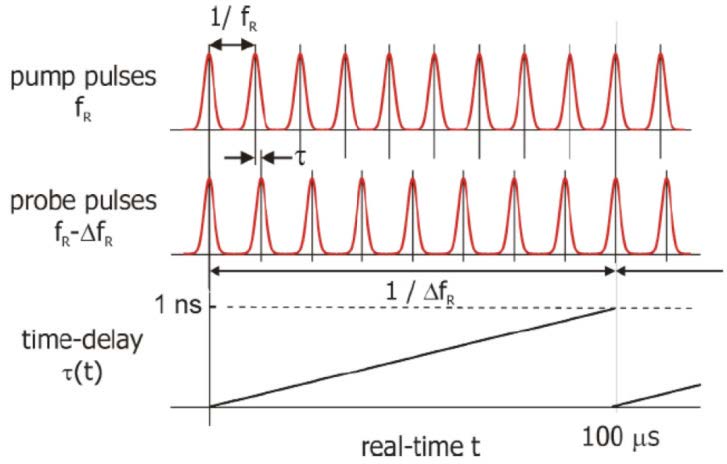

ASOPS 示意圖
ASOPS 示意圖
| ASOPS Engine GHz | ASOPS Engine MHz | |
|
重復頻率 |
1 GHz |
84 MHz |
|
重頻偏移 |
2kHz ~ 20kHz |
10Hz ~ 1kHz |
|
時間分辨率 |
<60fs (1ns 窗口） |
<100fs (5ns 窗口） |
|
最長延時窗口 |
1ns |
11.9ns |
基于ASOPS 的HASSP THz 時域光譜儀
