高精度焦點分析儀
簡 述：
根據不同的應用場景，焦斑分析儀分為常規FSA 系列、組合式FSA-M 系列、折疊光路FSA-F 系列三個系列，10x、20x 兩種放大倍率和UV、VIS、NIR 三種波段范圍產品。
品 牌：
Zolix
產品型號：

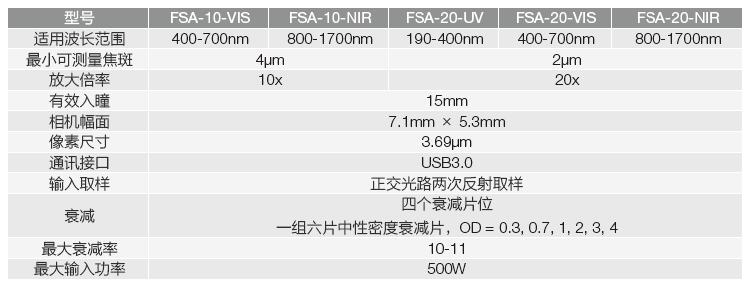

- FSA-10-VIS
- FSA-10-NIR
- FSA-20-UV
- FSA-20-VIS
- FSA-20-NIR

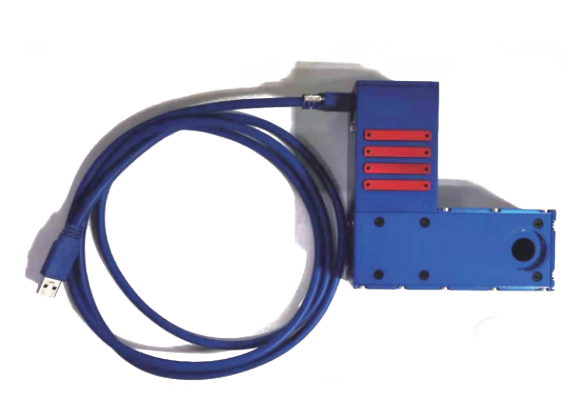

高精度焦點分析儀
超快、紫外激光微加工對加工精度的要求已經達到了微米尺度，達到甚至小于普通CCD 相機的像素尺寸。小尺度光斑的精密的量需要對光斑進行放大，而在放大過程中需確保放大倍率的定量準確性、放大光路的光學品質等。先鋒科技研發的精密焦點測量?jī)x，集放大、衰減、光斑分析為一體，放大倍率經過準確定標，提供便利使用的緊湊型、一體式微米尺度焦斑分析功能。
超快、紫外激光微加工對加工精度的要求已經達到了微米尺度，達到甚至小于普通CCD 相機的像素尺寸。小尺度光斑的精密的量需要對光斑進行放大，而在放大過程中需確保放大倍率的定量準確性、放大光路的光學品質等。先鋒科技研發的精密焦點測量?jī)x，集放大、衰減、光斑分析為一體，放大倍率經過準確定標，提供便利使用的緊湊型、一體式微米尺度焦斑分析功能。
焦斑分析儀充分考慮微加工激光的參數和微加工現場的光路結構，整合激光輸入準直基準，激光衰減模塊，高倍率、高保真、高損傷閾值放大光路，以及高分辨率專業光斑分析儀。用戶只需將整體設備放置到場鏡/ 聚焦透鏡下，簡單對準即可對加工激光的焦點光斑進行完整分析, 而無需搭建繁瑣的光路。系統采用緊湊型整體式設計，方便移動，可用于多個機臺靈活測試。
根據不同的應用場景，焦斑分析儀分為常規FSA 系列、組合式FSA-M 系列、折疊光路FSA-F 系列三個系列，10x、20x 兩種放大倍率和UV、VIS、NIR 三種波段范圍產品。其中：
• FSA 系列：標準光路，一體式設計，兩級分束反射式衰減；
• FSA-M 系列：模塊式，兩級可拆卸分束模塊，可拆卸光斑分析儀；
• FSA-F 系列：折疊光路，長度較短，適應空間限制場合。
高精度焦點分析儀主要特點：
• 免調試固定光路，入口準直基準，即插即用；
• 10x - 20x 放大，適用不同尺度的焦斑；
• 專用高功率鏡頭，確保系統安全；
• 一維、二維彩色、三維直觀顯示焦斑形貌，優劣一眼知；
• 放大倍率經過校準，軟件直讀焦斑尺寸；完整的光斑參數計算功能：直徑、中心、重心、橢圓度、高斯擬合等；
• 功率/ 能量密度計算；
• 焦點位置漂移與穩定性測試。
