OLED-IVL及視角測量系統
簡 述：
OLED-IVL及視角測量系統是集成PR系列亮度計、源表、CCD精準對位以及多軸高精度運動機構的一整套測試方案。具有多工位測量、變溫測量及視覺測量功能。能滿足用戶OLED研發與量產階段IVL及光電數據測試的各種個性化需求。
品 牌：
Zolix
產品型號：
- OLED-IVL
簡介
OLED-IVL及視角測量系統，是集成PR系列成像亮度計、源表、CCD精準對位以及多軸高精度運動機構的一整套測試方案。該系列設備具有4款標準機型，可滿足客戶IVL測試時單工位、多工位、變溫以及帶視角測量等的不同測試需求。為廣大用戶在OLED器件研發與生產測試環節提供了便捷性與可靠性。
1、系統主要測試參數- IVL曲線繪制：IV曲線、電流密度、電流-亮度曲線、光效曲線、電流效率、流明效率
- 光學參數：亮度、XYZ三刺激值、CIE1931色坐標x,y、CIE1976色坐標u’ v’、峰值波長、光譜輻射度數據、CCT、EQE等
- 電學參數：電流、電壓、功率等

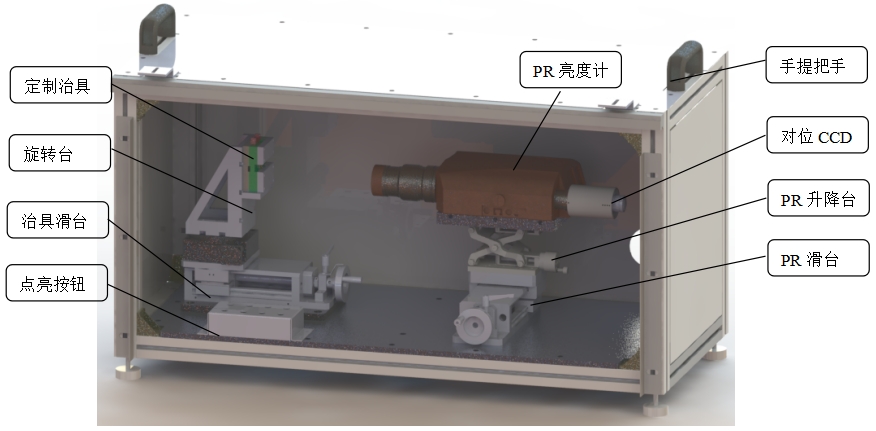

2.1單工位緊湊型OLED器件IVL及視角測量系統（OLED-IVL-Mini-M/A）
- 經濟實用型的科研/研發階段OLED器件IVL測試系統
- 適用于對空間要求嚴格的測量場景，可放置于手套箱用于未封裝器件使用。
- 可集成轉臺測量視角，可集成EQE積分球。
- 可按照需求定制測試距離兼容近攝頭及MS-75標準鏡頭。支持治具的靈活定制與切換。
- 手動測量版和全自動測量版本可選。
積分球(選配)

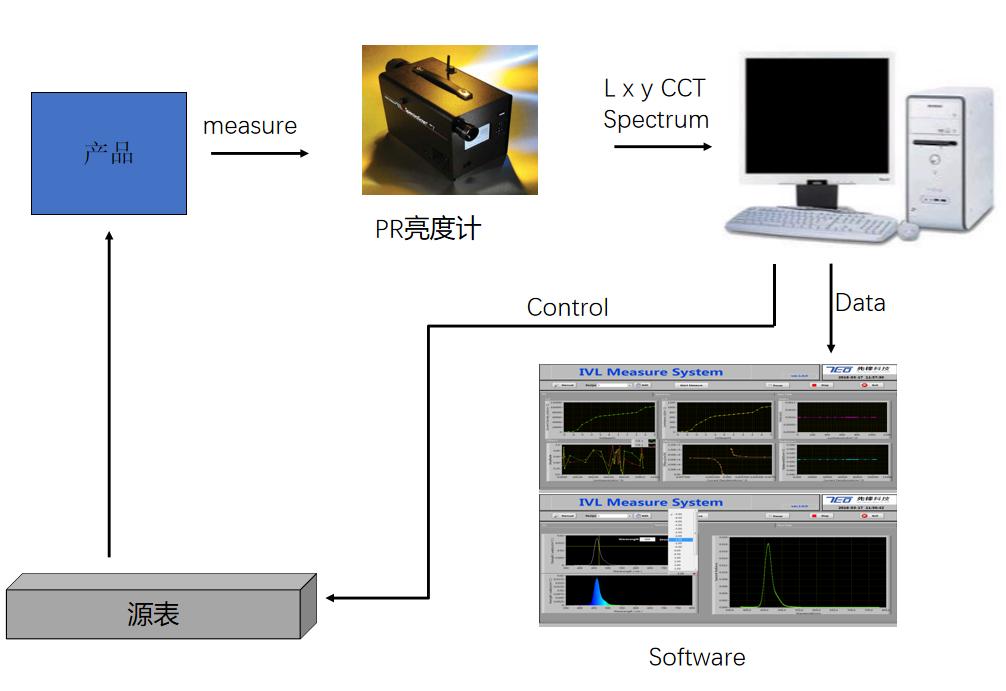

測量原理：

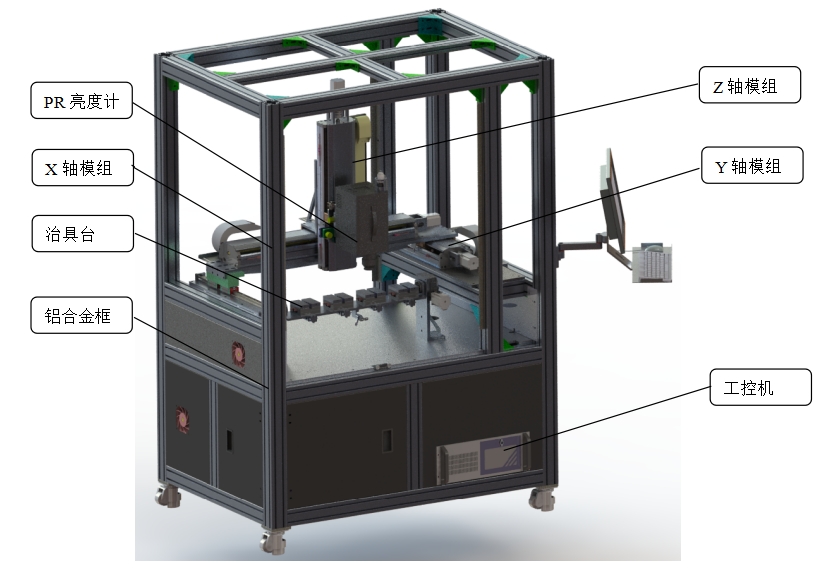

2.2單工位OLED器件IVL及視角測量系統（OLED-IVL-LAB ）
- 主要用于實驗室科研或者產品研發階段的IVL測試。
- 可拓展成多工位機型，也可取消預留工位從而做小型化設計。
- 滿足器件高低溫IVL的測試。溫度治具滿足-20℃-120℃變溫控制，特殊溫度可定制。
- 滿足器件不同視角的測試。視角測量范圍最大可支持±90°，視角分辨率可達0.1°。
- 配備完整的視覺相機，可有效確保檢測中心與產品中心一致。
- 運動直線模組重復精度為±0.01mm，旋轉模組重復定位精度±0.1°，有效提高測試過程中的對位效率，提高準確性。
檢測原理

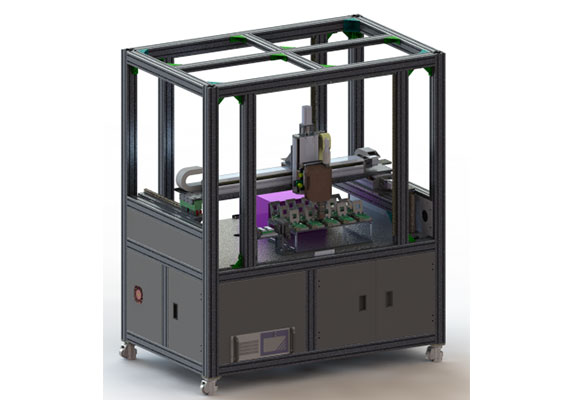

2.3多工位帶視角OLED器件IVL測量系統（OLED-IVL-FA ）
- 系統配備多通道源表，可支持多工位測量（可根據具體器件和發光點數量定制）。
- 滿足器件高低溫IVL的測試。溫度治具滿足-20℃-120℃變溫控制，特殊溫度可定制。
- 滿足器件不同視角的測試。視角測量范圍最大可支持±90°，視角分辨率可達0.1°。
- 配備完整的視覺相機，可有效確保檢測中心與產品中心一致。
- 運動直線模組重復精度為±0.01mm，旋轉模組重復定位精度±0.1°，有效提高測試過程中的對位效率，提高準確性。

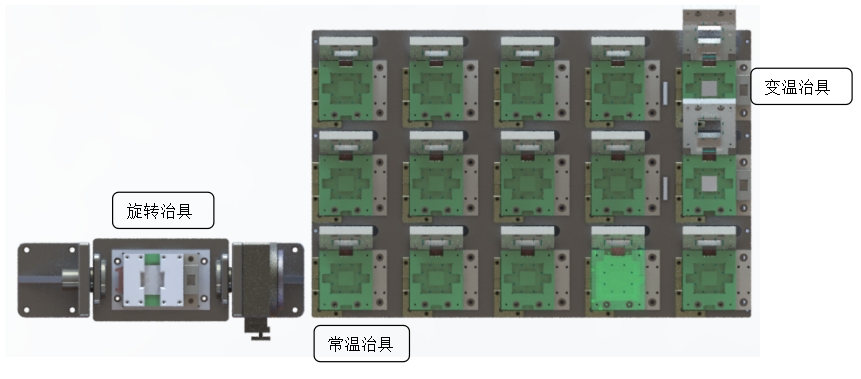

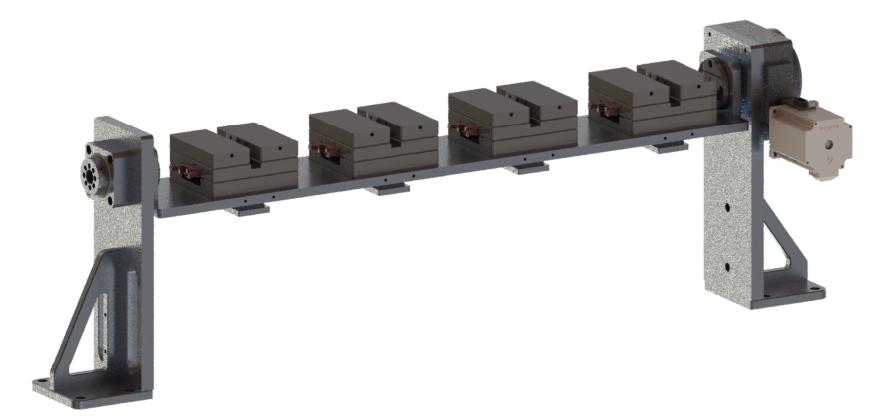

多工位旋轉治具

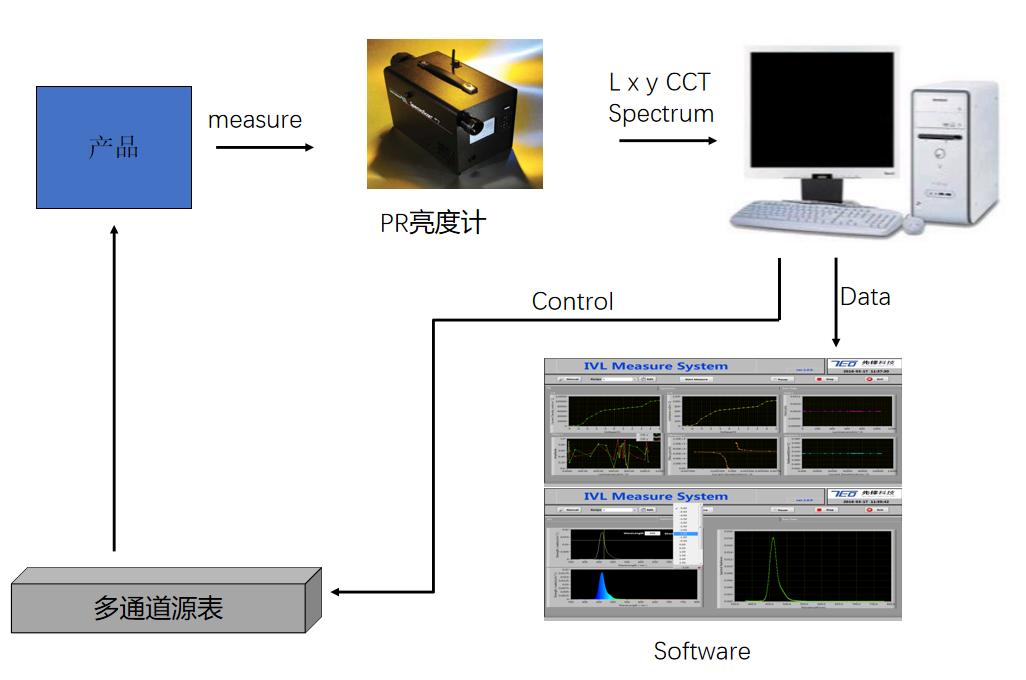

測試原理

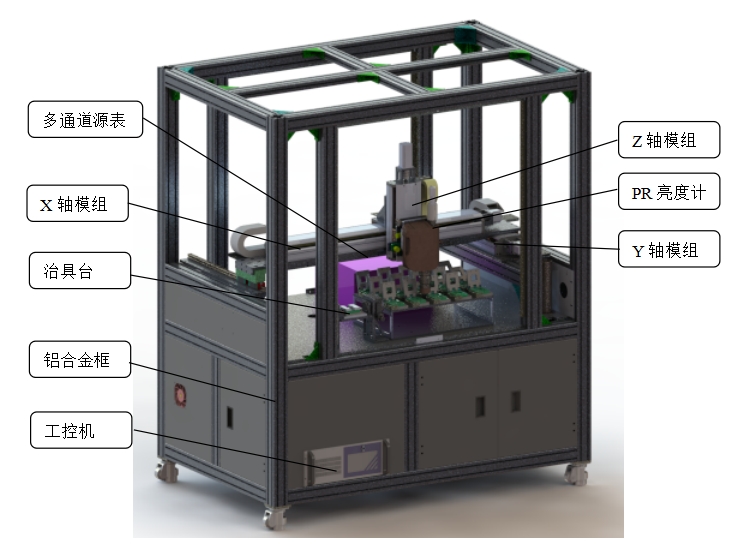

2.4多工位OLED器件IVL綜合測量系統（OLED-IVL-FA-PRO ）
系統特點：
- 系統配備多通道源表，可支持多工位測量（可根據具體器件和發光點數量定制）。
- 同時配備多組治具，支持常溫、高低溫、不同角度的多種需求混合測試。
- 溫度治具滿足-20℃-120℃變溫控制，特殊溫度可定制。
- 視角測量范圍最大可支持±90°，視角分辨率可達0.1°。
- 配備完整的視覺相機，可有效確保檢測中心與產品中心一致。
- 運動直線模組重復精度為±0.01mm，旋轉模組重復定位精度±0.1°，有效提高測試過程中的對位效率，提高準確性。
測試原理：
3、標準軟件

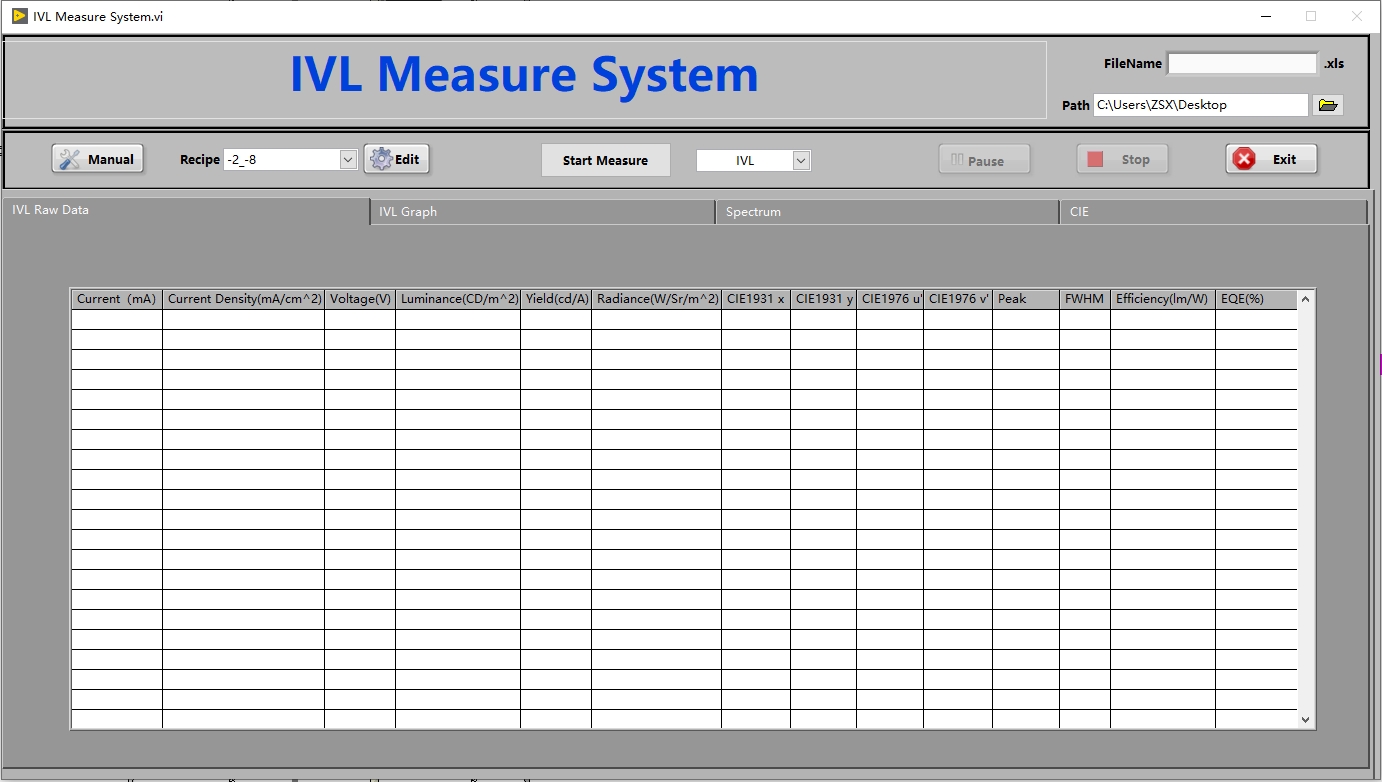

IVL測試主界面

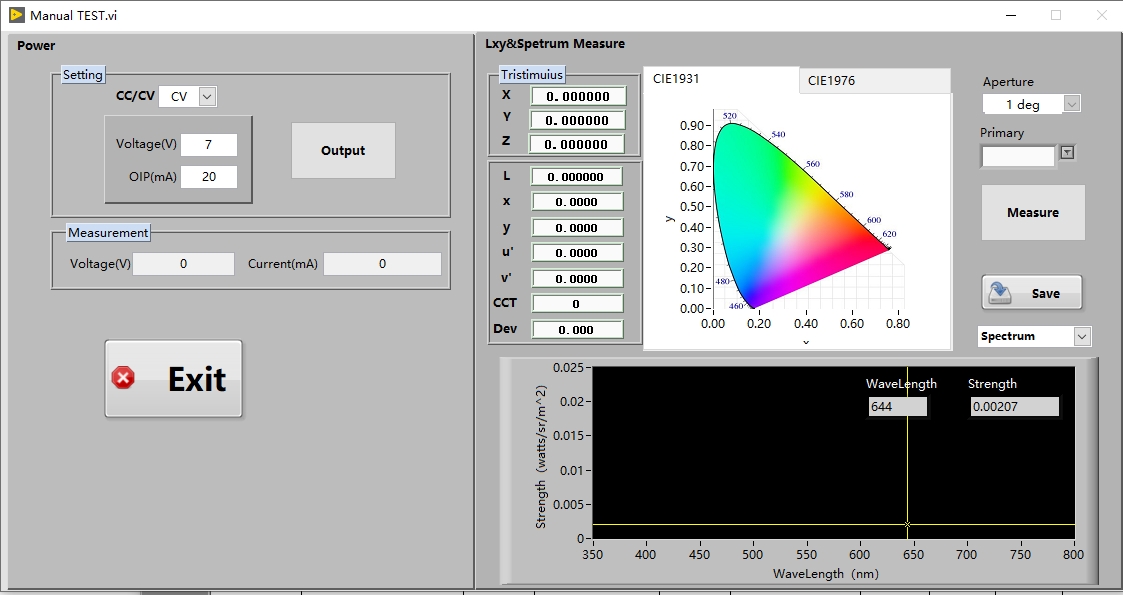

手動界面

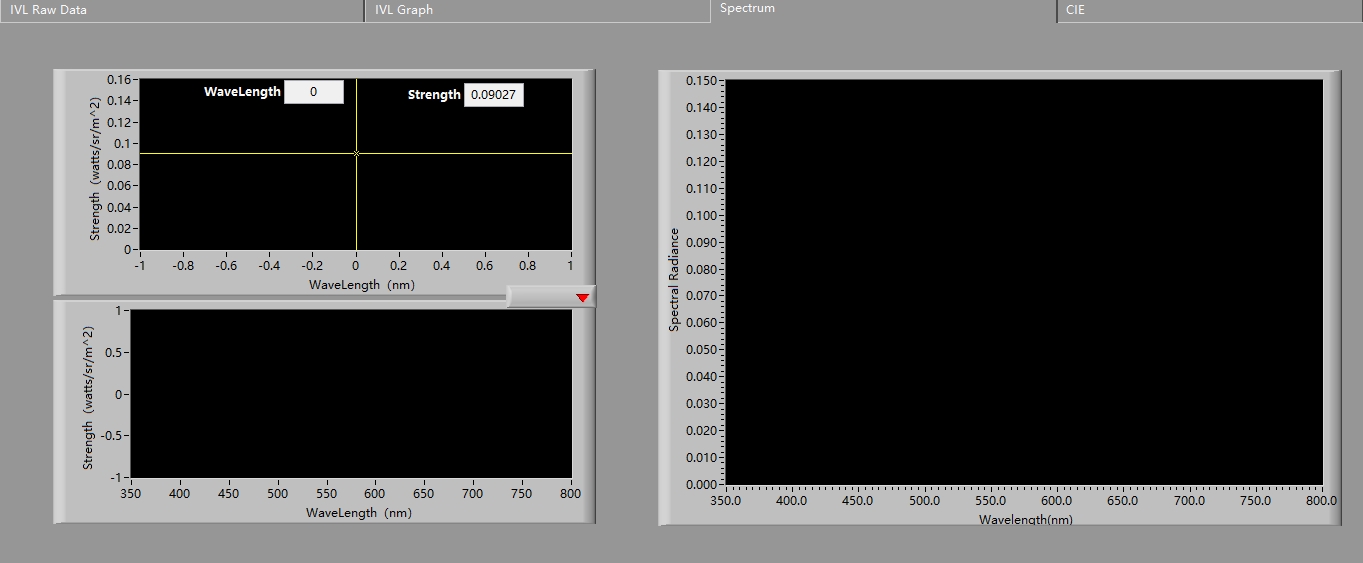

光譜圖

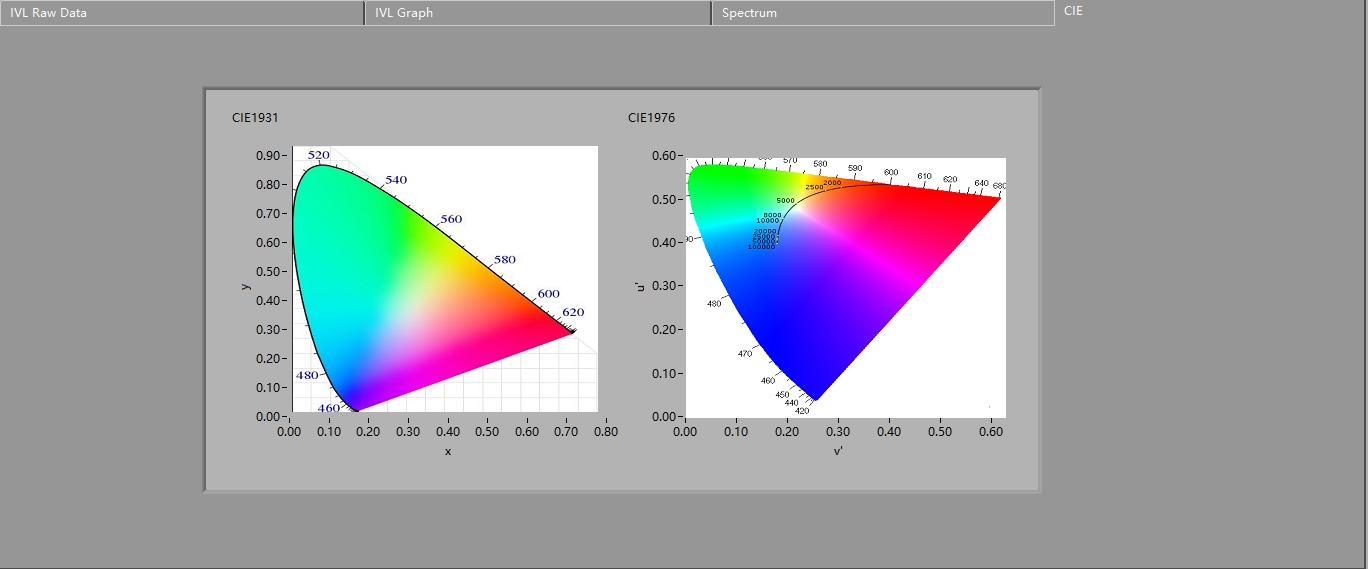

CIE

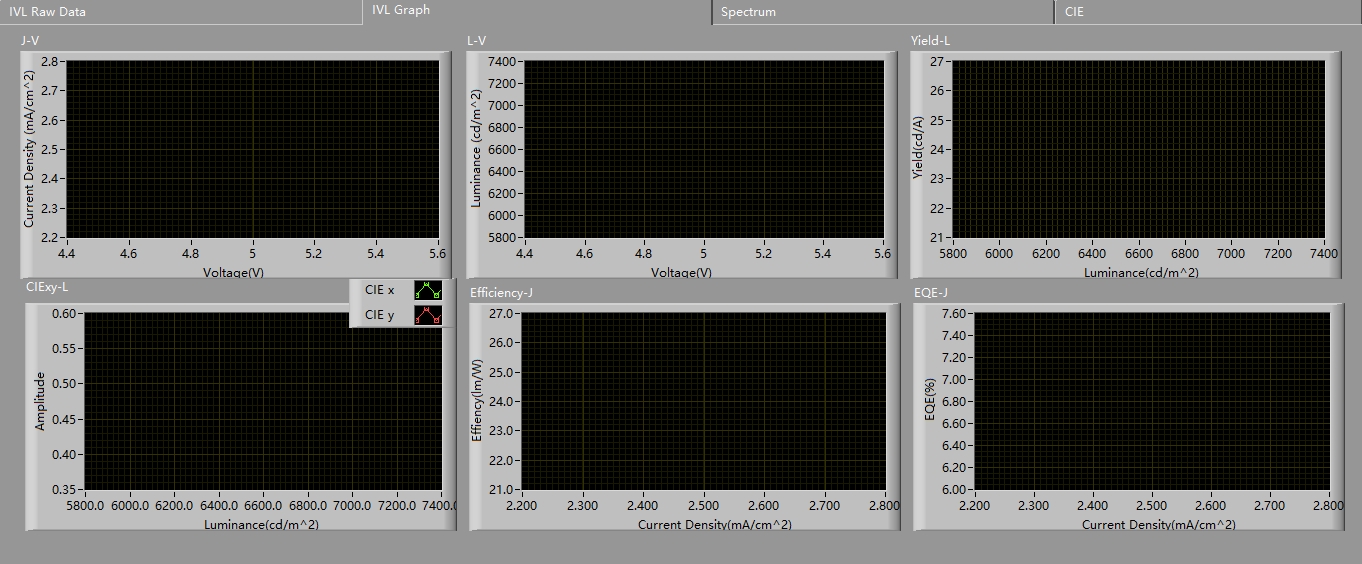

IVL曲線
