雜散光測試系統
- 定制系統
可信的測試數據
藍菲光學（Labsphere）是公認的校準光源。我們的固態可調光源是為滿足傳感器和材料研究、開發、生產測試和照明的高性能要求而設計的。
VGI測試，有兩種國標，分別是JB/T8248.4-1999機械行業標準，GB10988-2009質監局國標。兩個標準里都要求使用積分球來測試雜散光。國際標準為ISO9358-1994. GB10988-2009為質檢總局和國標委員會發布的標準，標準中提到了多種檢測方法，首推積分球方法。
雜散光系數：該標準中，定義為在均勻亮度的擴展視場中放置一個黑斑，經被測樣品成像后，其像中心區域上的光照度與移去黑斑放上白斑后在像面上同一處的光照度之比。VGI以百分比表示。
配置說明
1）主球：大視場均勻光源白光積分球，球內壁Spectraflect 97%高漫反射率涂層用于實現勻化效果
2)光學環境選配一：
光學環境選配： 鹵鎢燈寬光譜，3000K/大于5000lux
3)高精度直流電源&照度監控功能
4)背景：配置固定光阱或者黑色吸光黑箱模擬暗背景
5)滑動導軌：用于移動相機用于不同位置測試
6)相機：12位2448 px x 2048px
千兆網口轉USB口
- ，然后入射平行光根據待測物厚度帶來的傳感器中心位移帶來的影響進行修正
- 待測物夾具可以實現水平和垂直角度旋轉測試0-180度角度。
- 旋轉角度的設置
- 直流恒流驅動器和溫度控制，輸出持續穩定
雜散光測試系統介紹
本系統是針對鏡頭的雜散光系數定制的雜散光測試系統，系統符合GB/T10988 標準的測試要求，可以實現客戶自行對產品進行雜散光測試和檢驗。系統采用積分球均勻光源、黑色光阱積分球、導軌系統、相機配置。均勻光源可以按照國標大于1000：1 的亮度對比度，可以保證測試結果準確度，使用**技術的大視場均勻光源結構。

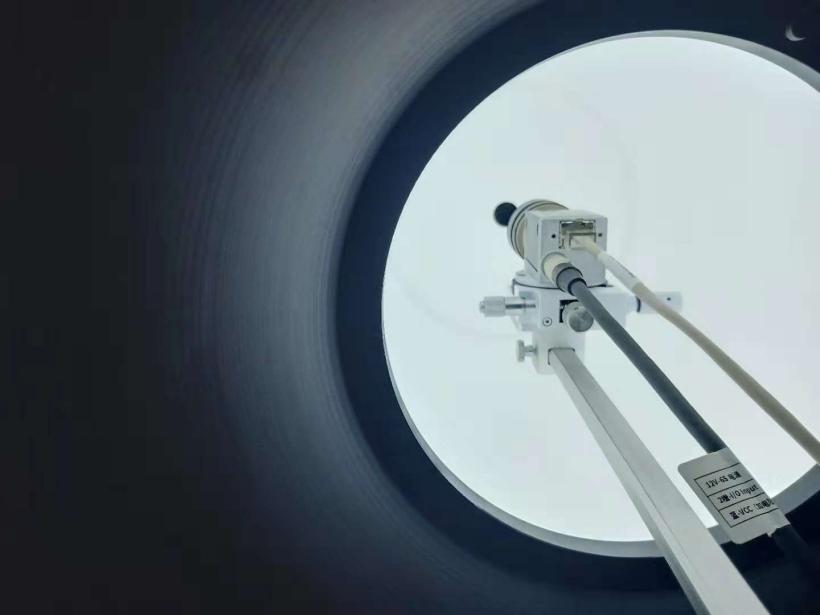

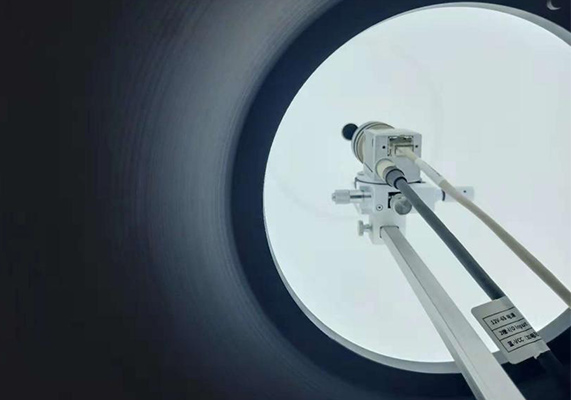

主積分球與光阱積分球分離，樣品及導軌置于光阱積分球開口，光阱對面的開口放置客戶指定燈具，或者使用亮度均勻光源積分球。旋轉相機及鏡頭，使光源的像位于視場的某個位置，然后拍照，得到的圖像供軟件分析圖像的灰度值。經過分析給出報告。計算結果為照度比
可以實現色溫3000K±100K，寬光譜調節，光譜波長范圍350-2500nm
入射光主動反饋控制*
樣品夾具
樣品旋轉電機
攝像頭對位觀察
配置攝像頭實時監控入射光是否準確照射并覆蓋傳感器。
規格
|
型號 |
CSTM-CM-PD |
|
料號 |
LCA-00491-000 |
|
入射光源 波長范圍 均勻性 |
色溫：3000±100K |
|
波長：350-2500nm >98% |
|
|
入射光源種類 |
鹵素?zé)?/span> |
|
穩定性 |
<0.5% |
|
視場角度 |
>180° |
|
入射光源工作模式 |
積分球形式漫射光源 |
|
積分球類型 |
積分球雙球（前方白色涂層，后面黑色涂層） |
|
積分球開口 |
20cm |
|
入射光源 |
X軸和Y軸上下移動 |
|
移動距離：-100-100mm |
|
|
待測物 |
樣品夾具1：適用手表和手機 2MM~142MM |
|
樣品夾具2：適用手機彈性52MM~95MM |
|
|
攝像頭 |
包含，用于照射準確性定位 |
|
樣品旋轉電機 |
水平旋轉：0-180º |
|
垂直旋轉：0-180º |
|
|
樣品電機載重 |
垂直負載10Kg |
|
樣品電機定位 |
定位精度：0.05º |
|
設置精度：1度 |
|
|
|
停留時間：0.1S-100S |
|
電機 |
硬質合金鋼，導向機構采用精密交叉滾珠軸環 |
|
零位設置 |
配置零位開關自動歸零功能 |
|
入射光定位 |
攝像頭觀察入射光位置 |
|
主機機箱 |
LWH:1360*782*804mm |
|
供電電源機箱 |
LWH:600*600*365mm |
