射頻電子學設備
簡 述：
MOGLabs 為科學家提供量身定做的敏捷型射頻合成器ARF/XRF、四通道射頻合成器QRF、AOM驅動器AAD，集成上述功能于一體，并集成功率輸出可直接驅動AOM，滿足多方面的射頻源需求。
品 牌：
澳大利亞 Moglabs
產品型號：
- ARF
- XRF
- QRF
- AAD
射頻電子學設備
激光與原子分子相互作用中，射頻（微波）被廣泛的使用于超精細能級激發、激光移頻、激光鎖定、AOM 驅動等。這類實驗除對微波位相噪聲和振幅噪聲有極高要求外，還要求微波有程控或觸發控制通斷、程控或外加信號控制調制以及PID 反饋控制等功能。MOGLabs 為科學家提供量身定做的敏捷型射頻合成器ARF/XRF、四通道射頻合成器QRF、AOM驅動器AAD，集成上述功能于一體，并集成功率輸出可直接驅動AOM，滿足多方面的射頻源需求。
|
型號 |
ARF/XRF |
QRF |
AAD |
|
通道數目 |
2 |
4 |
1（AADPCB），2（AAD420） |
|
最高輸出功率 |
+36dBm（421）+16dBm （021） |
+36dBm（241）， +10dBm（041） |
+36dBm |
|
射頻源 |
DDS（AD9910） |
DDS（AD9959） |
內置可變振蕩器，或外置 振蕩源 |
|
頻率范圍 |
20 - 400MHz |
10 - 200MHz |
70 - 210MHz（內）， 70 - 350MHz（外） |
|
內置參考源 |
20MHz TCXO |
25MHz TCXO |
No |
|
計算機可控制 |
Ethernet，USB |
Ethernet，USB |
No |
|
頻率控制 |
32-bit（0.23Hz 步距） |
32-bit（0.12Hz 步距） |
10 圈電位器 |
|
振幅控制 |
12-bit |
10-bit |
單圈電位器 |
|
位相控制 |
16-bit |
14-bit |
無 |
|
TTL 開關時間 |
<40ns |
<40ns |
|
|
主調制 |
AM/FM/PM，10MHz |
AM/FM/PM，100kHz |
AM/FM，500kHz |
|
次調制 |
AM/FM/PM，1MHz |
N/A |
AM/FM，500kHz |
|
內置 PID |
Yes |
Yes |
No |
|
表格指令間距 |
16ns（XRF）1 s（ARF） |
10 s |
N/A |
|
數字 I/O |
16 路高速 I/O |
無 |
無 |

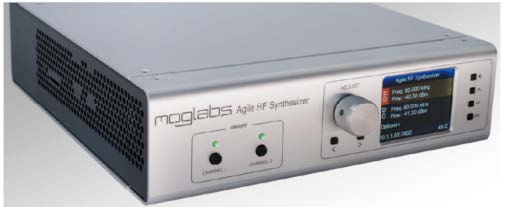

敏捷型射頻合成器ARF/XRF
選件
選件
• 16 路數字輸入輸出（XSMA）
• 用于噪聲抑制及鎖頻的信號調整（B3121）
特性
• 兩路獨立或同步輸出
• 卓越的模擬調制（AM/FM/PM）帶寬：10MHz
• 用于強度穩定或頻率鎖定的PID 控制
• 高功率輸出：2×4W/ 通道（421 型）
• 寬頻譜范圍：20 ~ 400MHz
• 自動執行表格指令，用于復雜序列
• 16 路獨立數字信號輸出，表格控制
• 射頻輸出功率監控及保護
• 可靠的開路/ 短路保護
• 數字信號輸入控制快速（50ns）射頻開/ 關，以及觸發
• 極低位相噪聲
• 外置時鐘輸入
• 三路模擬輸出
應用
• AOM 驅動
• 噪聲抑制及激光頻率鎖定
• 金剛石NV 量子操控
• 激光冷卻，原子陷俘，光譜
• BEC
• 量子光學：壓縮場
• 場致透明與慢光速
• 時頻基準

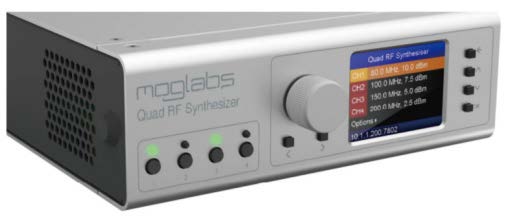

四通道射頻合成器QRF
特性
特性
• 高功率：通過選件可達2W/ 通道
• 10 ~ 200MHz 寬范圍精密調節
• 每通道獨立模擬調制（AM/FM/PM/PID）
• 表格指令運行模式：順序產生復雜頻率/功率/ 位相/ 波形
• PID 控制，用于強度穩定及漂移補償
• 通過網口和USB 的簡便控制
• TTL 快速通斷控制，40ns 延時
• 牢靠的開路/ 短路保護
應用
• AOM 驅動
• 噪聲抑制及激光頻率鎖定
• 金剛石NV 量子操控
• 激光冷卻，原子陷俘，光譜
• BEC
• 量子光學：壓縮場
• 場致透明與慢光速
• 時頻基準

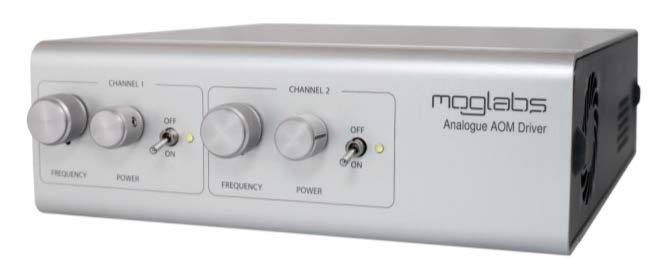

AOM 驅動器AAD
AOM 驅動器AAD
• 高功率：可達+36dBm / 通道
• 70 ~ 200MHz 頻率范圍
• 高調制帶寬：500kHz（FM、AM）
• RF 功率輸出及監控輸出（-22 dBc）
• TTL 外觸發快速通/ 斷控制
• 十圈頻率調節，單圈功率調節
• 低位相噪聲高穩定性VCO
光學附件
MOGLabs 為冷原子實驗提供大量必備附件。
