線陣X射線探測器系統
簡 述：
Sens-Tech公司目前主要提供三種X射線數據采集產品：XDAS-V3系列、XDAS-HE系列、LINX系列。
品 牌：
英國 Sens-Tech
產品型號：
- XDAS-V3
- XDAS-HE
- LINX
線陣X射線探測系統
英國Sens-Tech公司是X射線探測器和信號數據采集系統的**開發商、供應商，其在X射線線掃描成像和CT領域擁有豐富且成功的經驗和技術。Sens-Tech的系統集成信號探測、模擬信號放大、數字信號輸出于一體，有多種控制功能可選擇，可方便的與計算機連接，實現圖像或信號的數字化處理。
探測器有硅光電二極管陣列和閃爍晶體組成，以實現對射線能量的探測。二極管陣列可以是一維或者兩維掃描方式，由具體應用決定。選擇探測器需要充分考慮光譜響應、電容、暗電流、靈敏度、探測面積以及串?dāng)_的影響，并選用與閃爍晶體的發射波段相匹配的探測器。并盡可能降低暗噪聲，減小偏移量，獲得*好的響應。同時，讓各探測單元的探測面積和串?dāng)_達到*優化。
閃爍晶體根據探測能量的不同，厚度和尺寸可以根據用戶的要求進行定制。
Sens-Tech 標準產品的參數：
| 材料 | 厚度 | 能量范圍 | 每單位能量的信號輸出 | 信號衰減時間 | 備注 |
| Silicon | 300um | 5-30keV | 最高，直接轉化 | 1µs(非偏置) | 光電二極管直接探測，不使用閃爍 |
| 晶體 | |||||
| Gadox(Tb) | 0.31mm | 20-100keV | 近似CsI | 2-3ms | 熒光條，無法進行像素分割來防止 |
| GadoxA | 0.2mm | 低于Gadox(Tb)20% | ＜1ms | 串?dāng)_ | |
| GadoxB | 0.4mm | 高于Gadox(Tb)10% | ＜1ms | ||
| CsI(Tl) | 0.4-4mm | 40keV-160keV | 光轉換效率最高 | 2個不同的衰減時間，微妙級 | 像素被分割成陣列，以減少串?dāng)_ |
| CdWO4 | 2.5-30mm | 150keV-9MeV | 約為CsI的25% | 20µs | 像素被分割成陣列，以減少串?dāng)_， |
| 價格昂貴 | |||||
| GOS | 2.9mm | 100-200keV | 20%thanCdWO4 | 3µs | 抗強輻射 |
Sens-Tech公司目前主要提供三種X射線數據采集產品：XDAS-V3系列、XDAS-HE系列、LINX系列。
1. XDAS-V3 系列 ---- 小于 1MeV

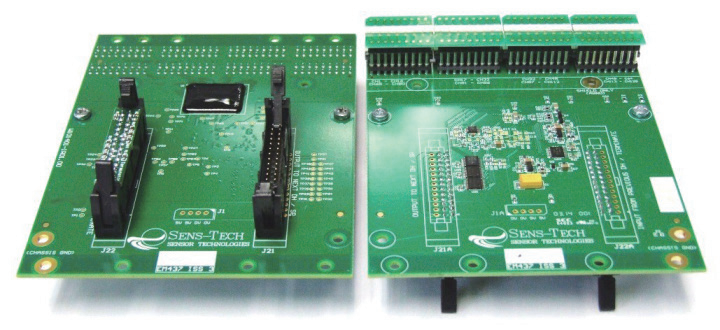

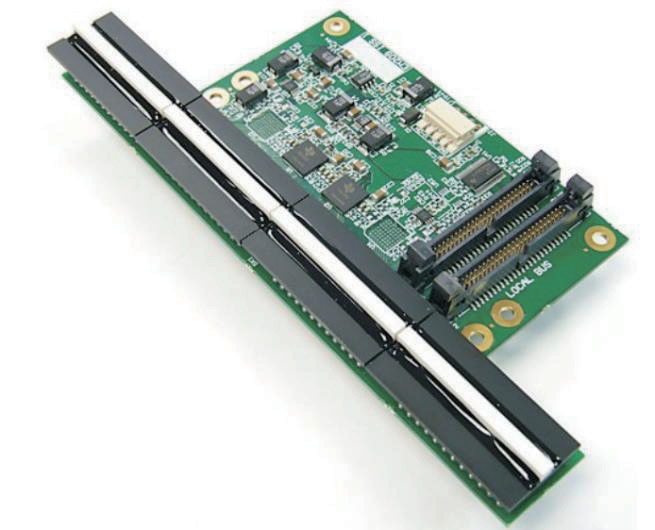

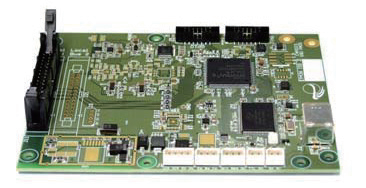

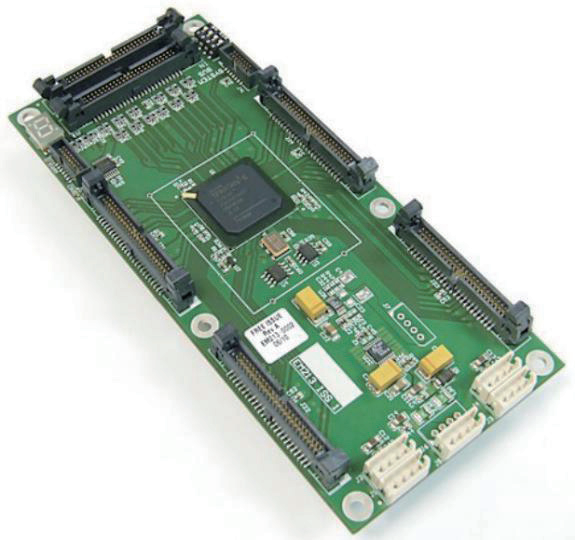

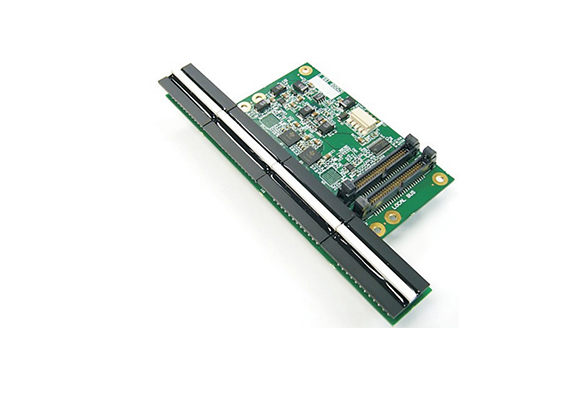

XDAS-V3系列高性能數據采集處理系統是在原XDAS-V2的基礎上升級而來的，一套系統主要由三部分組成：模擬數據采集板（Detector Head board, 簡稱DH板）、數字信號處理板（Signal Processing Board, 簡稱SP板）以及接口板（Interface board）。
一塊單能DH探測板包括64個探測器通道。一塊雙能DH探測版包含64個高能探測器通道和64個低能探測器通道，共128個通道。DH板可以進行無縫拼接，使 線陣列長度得到延展，*長可以拼接達10米的長度。
圖示如下：
XDAS-V3 型號及參數列表
| 探測器間距 | 0.4mm,0.8mm,1.6mm,2.5mm |
| 晶體類型 | silicon,Gadox,CsI,CdWO4,GOS |
| 積分時間(一次采樣) | 10µs-50ms |
| 子采樣 | 1、2、4 |
| 信噪比 | 1.875pC11000:1 |
| 15pC18000:1 | |
| 60pC36000:1 | |
| 板與板之間串?dāng)_ | ＜0.01% |
| 通道串?dāng)_ | ＜0.1% |
| 數據輸出 | 16bit |
| 輸出接口 | USB、千兆以太網 |
XDAS-V3系列產品已經廣泛應用于小型行李箱包檢查、車輛檢查、集裝箱檢查、工業CT、食品檢測、礦用皮帶檢測等領域。
其具體特點如下：
| 產品優勢 | 帶給用戶的好處 |
| 采用**的小信號收集技術，產品質量好，性能穩定 | 提升用戶產品的性能及穩定性，降低售后維護成本 |
| 多種探測器間距（0.4mm0.8mm1.6mm2.5mm)可選、 | 可應用的領域更廣 |
| 單雙能可選、多種晶體類型可選 | |
| 模塊化設計，每套系統中最多包含7塊SP板，每塊SP板可連接24塊DH | 用戶系統設計靈活，可大可小，非常方便 |
| 板，最高21504個探測器通道 | |
| 真16bitADC，18bit可選 | 灰階等級更高，量化噪聲更小，圖像更清晰 |
| 每塊DH板的增益可單獨進行2x8檔設置 | 圖像亮度更均勻，不再出現中間亮兩邊暗的情況 |
| 背感光探測器 | 動態范圍更大，信號一致性更好 |
| 接口板自帶電源模塊及電源保護功能 | 系統工作更穩定 |
| 最短10us積分時間 | 掃描速度快，能適應高速成像應用 |
2. XDAS-HE 系列 ---- 大于 450KeV
具有2.5mm或更大間距、高動態范圍（50pC-350pC）、20bit的AD轉換，40MB/s的讀出速率、可探測高達6MV的高能射線，非常適合運用在大型集裝箱（Co60式）和高能射線探測等領域?？偺綔y(cè)長度可做到3米以上。系統長度一般為3米到4米，但可以根據需求 進行加長。
為了獲得穩定的信號輸出，Sens-Tech公司可在探測器部分集成半導體制冷器，他能將探測器溫度維持在5℃。為了保持系統干燥，還在系統內部通干燥的空氣或氮?dú)?，這樣一來，大大降低了電路板發生冷凝短路的可能性。
XDAS-HE 系列的主要參數列表
| 探測器間距 | 2.5mm,其他尺寸可根據客戶需求定制 |
| 晶體類型 | Silicon，Gadox，CsI，CdWO4，GOS |
| 積分時間（單次采樣） | 320µs-1s |
| 電子噪聲 | 6ppm(不帶探測器，350pC) |
| 25ppm（不帶探測器，350pC） | |
| 最大數據讀出速度 | 40MB/s |
| 線性 | ＜0.1% |
| ADC | 20bit |
| 輸出接口 | USB或千兆以太網 |
XDAS-HE系列目前主要應用在集裝箱檢查、貨物檢查、車輛檢查等高能射線成像領域，其突出特點是動態范圍寬，性能優異，可對抗惡劣的工作環境。這款產品針對性強，配置靈活，并可根據客戶應用的需要來做適當調整。
3. LINX---X 射線探測系統
LINX系統是含機械外殼的信號數據采集系統，通常使用XDAS-V3系列數據采集板。LINX的外殼是鋁合金材料，附有鉛板，避免輻射對電子器件的傷害。同時，有一個石墨窗口的準直器，以減少對X射線的吸收。系統根據不同應用來進行定制，探測器有0.4mm,0.8mm, 1.6mm, 2.5mm可選，探測器長度可根據客戶要求來做，最長可達4米。
LINX 目前主要應用為：
● 安全檢查
● 食品檢測
● 測厚應用
● 無損探傷
● 骨密度檢測
● 木材檢測
應用領域
安檢機

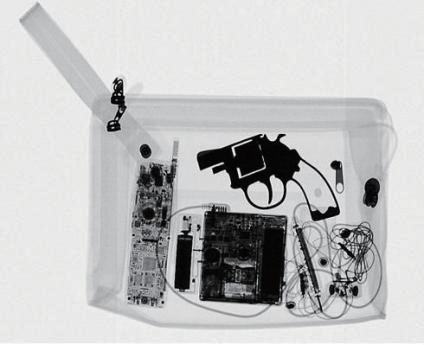

目前由于各地恐怖襲擊事件的逐步升級，機場、地鐵、火車站等公共領域的安全防范措施越來越受到各級政府的重視，安檢機采集用的就是1.6mm間距的雙能探測板，將探測板連成L型，從而使用一個射線源就可采集到兩組數據，有利于圖像的重建和清晰化，主要規格為1m*1m、0.6m*0.5m等。
對于要求嚴格的機場，我們可以提供多視角以及CT解決方案。
CT探測器可選單排或多排（面陣）型。
皮帶檢測

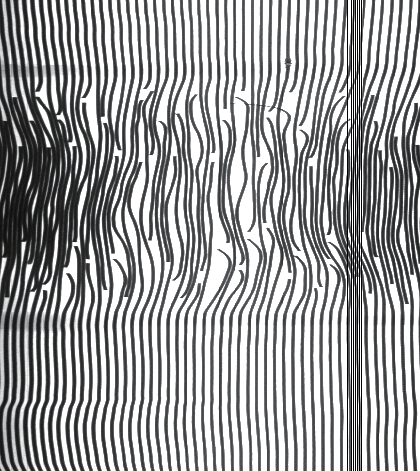

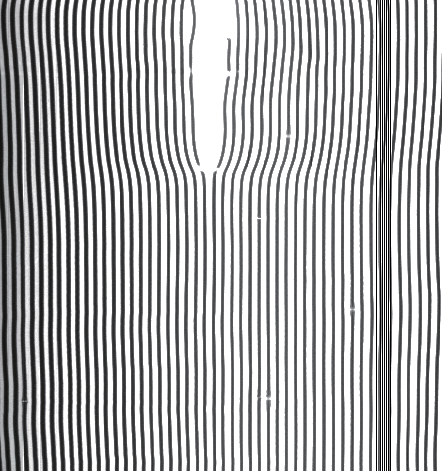

X射線線掃描成像井下皮帶檢測是近期新興的一種檢測手段，與傳統的電磁式的檢測方法相比，X光成像具有成像質量高、能夠準確定位、圖像直觀化等諸多優點。目前井下皮帶主要使用1.6mm間距的探測單元，這樣即能保證采集出清晰的圖像，有不影響采集速度。
對于1.2米的長度，我們一般使用12塊1.6mm間距DH板，2塊SP板，檢測速度*高可達7.8m/s，這完全能夠滿足目前井下皮帶的檢測速度要求，而且是其他產品所無法比擬的。
車輛檢測

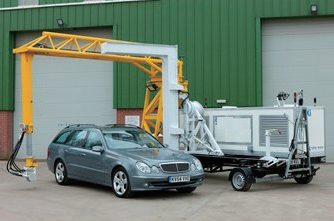

Sens-Tech公司基于XDAS系列2.5mm探測器單元設計了一套完美的車輛檢測方案。整個機器采用模塊化設計，組裝無需任何焊接。探測器L箱以及射線源均由小型車輛牽引，并可折疊收納在車內，方便靈活的實現移動式快速安檢部署。
集裝箱檢測
目前大型集裝箱檢測設備分為車載式集裝箱檢測和固定式集裝箱檢測，采用射線源為Co60或者LINAC（加速器），能量范圍為1MV-7.5MV，Co60為1.25MV，而LINAC的能量為4.5MV、6MV和7.5MV。Sens-Tech推出的XDAS-HE和XSYS系統，由于具有高動態范圍（50pC-350pC）、20bit的ADC、20MB/s的讀出速率等優勢，在這個領域可為客戶提供優質的解決方案。
