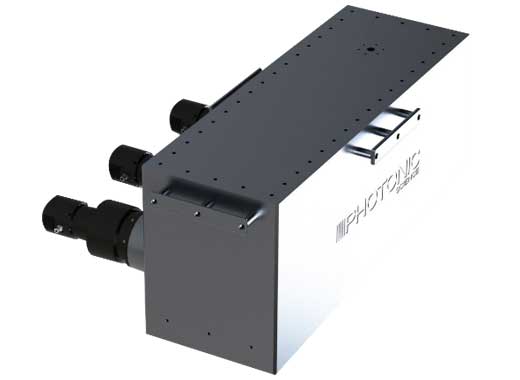

PSL高靈敏度中子相機
簡 述：
PSEL制冷型中子探測器系列采用LiF：ZnS：Ag閃爍體熒光屏，由極低噪聲、高靈敏度ICCD或sCMOS芯片讀出。中子成像應用方面使用10cm×10cm至43cm×43cm有效區域的高分辨率閃爍體，并結合具有低噪聲、快速讀出4096×4096分辨率的sCMOS相機
品 牌：
英國 PhotonicScience
產品型號：
- PSL
PSEL制冷型中子探測器系列采用LiF：ZnS：Ag閃爍體熒光屏，由極低噪聲、高靈敏度ICCD或sCMOS芯片讀出。中子成像應用方面使用10cm×10cm至43cm×43cm有效區域的高分辨率閃爍體，并結合具有低噪聲、快速讀出4096×4096分辨率的sCMOS相機。衍射和小角散射應用使用26cm×20cm有效區域的高效閃爍體，并結合1306×1040分辨率的超低噪聲ICCD相機，可實現單量子探測功能。通過將多個相機拼接在一起可以實現更大區域的探測?？熘凶酉盗胁粌H可以用于實驗室密封源研究，也可用于研究反應堆設施。
PSL高靈敏度中子相機主要特點：
· 16-bit數字圖像實時采集
· 單中子等效讀出噪聲
· 可達20000:1的高動態范圍
· 標準相機與計算機接口
· 芯片陣列可多路采集
高靈敏度中子相機應用：
· 中子成像/斷層掃描
· 中子衍射
· 小角中子散射
· 蛋白質晶體學
· 中子反射
高靈敏度中子相機技術指標：
PSL高靈敏度中子相機主要特點：
· 16-bit數字圖像實時采集
· 單中子等效讀出噪聲
· 可達20000:1的高動態范圍
· 標準相機與計算機接口
· 芯片陣列可多路采集
高靈敏度中子相機應用：
· 中子成像/斷層掃描
· 中子衍射
· 小角中子散射
· 蛋白質晶體學
· 中子反射
高靈敏度中子相機技術指標：
| 參數 | 中子ICCD | 中子sCMOS |
| 閃爍體 | LiF：ZnS：Ag | |
| 有效像元尺寸 | 200μm | 105 μm |
| 有效探測尺寸 | 20cm×26cm | 43cm×43cm |
| 幀速 | 0.6 fps | 5 fps |
| 動態范圍 | >10000:1 | >20000:1 |
| 讀出噪聲 | <3 e- | 4e- |
| 增益 | >1000:1 | N/A |
| 門控寬度 | <1 ms @ 1kHz | N/A |
| 芯片制冷溫度 | -20 ℃ | |
| 曝光時間(單幀) | 最長可達30分鐘 | 最長可達1分鐘 |
| 相機接口 | 千兆以太網 | |
Li-6熒光屏來自于Scintacor
| 特征 | 物理性質 |
| 屏幕類型 | ND |
| 磷光體類型 | 混合顆粒 |
| 發光顏色 | 藍色 |
| 峰值波長 | 450nm |
| 衰減10% | 3.5μs |
| 余輝拖尾 | 低階 |
| X射線吸收 | 極低 |
| 紫外光吸收 | 寬帶 |
