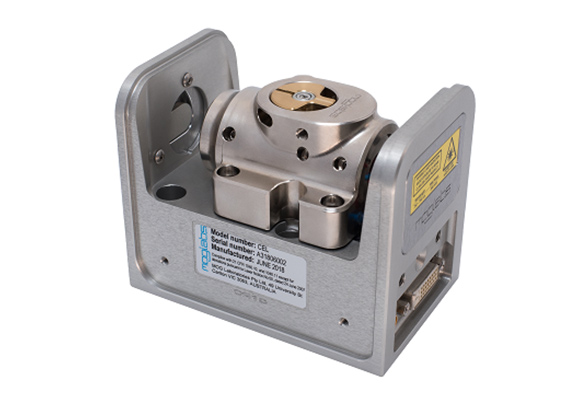

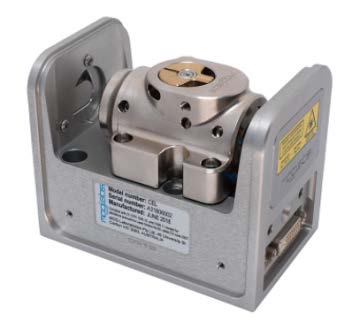

貓眼結構外腔式半導體激光器CEL系列
簡 述：
“貓眼”（Cateye）結構ECDL 為Moglabs獨特產品。與常規采用光柵作為選頻元件的Littrow 結構不同，貓眼結構采用濾光片作為選頻元件，貓眼反射鏡實現自準直，調諧元件的裝載機構具備更好的穩定性。貓眼結構適合450~530nm、630~1620nm 輸出。
品 牌：
澳大利亞 Moglabs
產品型號：
- CEL系列
“貓眼”（Cateye）結構ECDL 為Moglabs獨特產品。與常規采用光柵作為選頻元件的Littrow 結構不同，貓眼結構采用濾光片作為選頻元件，貓眼反射鏡實現自準直，調諧元件的裝載機構具備更好的穩定性。貓眼結構適合450~530nm、630~1620nm 輸出。
· 振動惰性，被動穩定結構
· 精密波長調節，調諧范圍達數十納米
· 450 ~ 530nm、630 ~ 1620nm可選
· 高帶寬直接調制
· 微波射頻調制
· 窄線寬，可低至20kHz
· 高速壓電陶瓷反饋控制，高反饋帶寬
· 自準直
· 二極管保護電路及繼電器
· 極低頻率噪聲
· 可使用MOGLabs ECDL 控制器或用戶自備驅動器
· 玻色-愛因斯坦凝聚
· 陷俘離子量子計算
· 量子光學：壓縮光場
· 場致透明與慢光速
· 時間頻率基準
· 精密測量
· 精密激光光譜
· 物理教學研究
技術參數
貓眼結構外腔式半導體激光器CEL系列特性
· Cateye + 濾光片設計· 振動惰性，被動穩定結構
· 精密波長調節，調諧范圍達數十納米
· 450 ~ 530nm、630 ~ 1620nm可選
· 高帶寬直接調制
· 微波射頻調制
· 窄線寬，可低至20kHz
· 高速壓電陶瓷反饋控制，高反饋帶寬
· 自準直
· 二極管保護電路及繼電器
· 極低頻率噪聲
· 可使用MOGLabs ECDL 控制器或用戶自備驅動器
貓眼結構外腔式半導體激光器CEL系列應用
· 激光冷卻與陷俘· 玻色-愛因斯坦凝聚
· 陷俘離子量子計算
· 量子光學：壓縮光場
· 場致透明與慢光速
· 時間頻率基準
· 精密測量
· 精密激光光譜
· 物理教學研究
技術參數
| 波長與頻率 | |
| 波長范圍 | 450 ~ 530nm，630 ~ 1620nm可達250mW輸出，取決于LD |
| 線寬 | <100kHz （典型），取決于配置 |
| 調制 | 20MHz 帶寬；AC/ DC耦合，20ns延時 可選RF偏置三通，>2.5GHz 帶寬 |
| 初調范圍 | 取決于LD，例如：776 ~ 802nm，850 ~ 895nm （單管） |
| 光學 | |
| 光束直徑（1/e²） | 典型：0.6mm×0.3mm ，取決于LD |
| 偏振 | 典型：100:1 垂直線偏振 |
| 熱控制 | |
| TEC | 標準：±14.5V 3.3A，Q=23W |
| 溫度傳感器 | 標準：NTC 10 kΩ；可選：AD590, 592 |
| 底板溫度穩定性 | ±1mK （取決于控制器） |
| 散熱 | 可選循環水散熱（通常無需水冷） |
| 掃頻 | |
| 掃描范圍 | 典型20GHz （采用MOGLabs控制器），取決于LD |
| 無跳模自由掃描 | 20GHz （典型），取決于LD，通過電流調節 |
| 壓電陶瓷 | 用戶可更換的模塊 |
| 電子學 | |
| 保護 | 繼電器、蓋板自鎖連接、LD反偏保護 |
| 指示器 | 激光 On/Off LED指示 |
| 調制輸入 | SMA DC ~ 20MHz或AC 10kHz ~ 20MHz，隔離地 可選：RF偏置三通 >2.5GHz 帶寬 16MHz ~ 2.5GHz （可選更低截至） |
| 接口 | MOGLabs DLC 二極管激光控制器，單線纜 |
| 通用 | |
| 尺寸 | 緊湊型：108mm×70mm×83mm （L×W×H），0.5kg 加長型：220mm×95mm×90.5mm （L×W×H），1.3kg |
