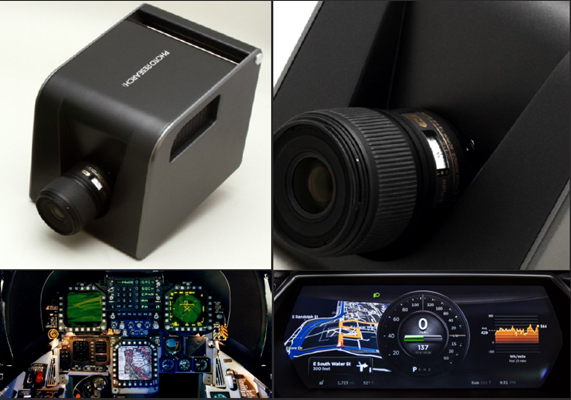

PR930 成像色度計
簡 述：
隨著產品測試變得越來越復雜，所要求的測量數據也越來越多，*終導致需要更長的測試時間。PR-930成像色度計是科研級別的，它能提供高分辨率，快速2D成像光度和色度測試方案，能縮短測試時間，降低光學測試的成本，它的出現對光色測量領域具有很高的價值。
品 牌：
美國 Photo Research
產品型號：
- PR930
隨著產品測試變得越來越復雜，所要求的測量數據也越來越多，*終導致需要更長的測試時間。PR-930成像色度計是科研級別的，它能提供高分辨率，快速2D成像光度和色度測試方案，能縮短測試時間，降低光學測試的成本，它的出現對光色測量領域具有很高的價值。
鏡頭選型
硬件
低噪聲，TE制冷探測器 快速切換濾光片輪
USB2.0接口 高品質物鏡（可定制鏡頭）
測試參數
亮度（平均亮度，*小亮度，*大亮度） CIE1931x,y CIE 1976 u’,v’ 對比度
相關色溫（CCT） L*a*b/L*u*v/△E 主波長
軟件
PR-930的系統軟件是VideoWin3 PRO，獨特的軟件設計，即使針對*復雜的分析測試，也能很快速的完成。同時，我們也針對汽車和航空航天領域開發了新的功能，以滿足實際需求，
例如：
根據AOR位置自動測出亮度和色度的平均值
自動測試字符3個點的平均值
偽彩色顯示亮度，快速識別一致性趨勢
自動判定色度測試Pass/Fail，軟件自動決定Go/No Go.
自定義測試報告的輸出格式

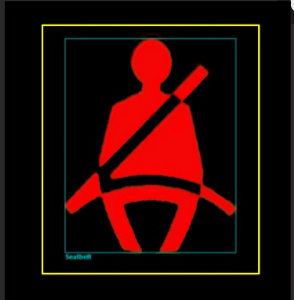

Find Shapes/標定基準點
軟件可自動查找測試樣品的發光區域，并通過VideoWin軟件的“Find Shapes”功能計算每個發光字符的平均亮度和色度，大大的減少了測試時間。在下圖的例子中，在所找到的形狀的平均亮度是AOR的5倍。
VideoWin可以定義樣品A的基準點，當更換為樣品和改變AOR的相對于基準位置δ，所有測試樣本的位置會有相同的增量。

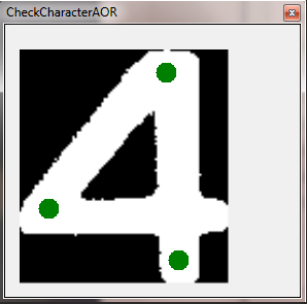

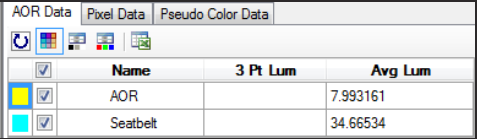

自動3點字符平均
汽車和航空航天應用通常需要獲取一個字母數字字符的亮度，VideoWin會自動處理三個區域，測量字符三個預定義的亮度，并計算其平均值。
偽彩色顯示
用不同顏色代表不同的亮度范圍，能瞬間確定基于用戶定義區域的樣本性能。
自動Pass/Fail測試
用VideoWin，Pass/Fail環境可以建成一個數字報告，添加到每次AOR的定義中，或者從磁盤中加載AOR，這也是數字報告的一部分。
定制報告

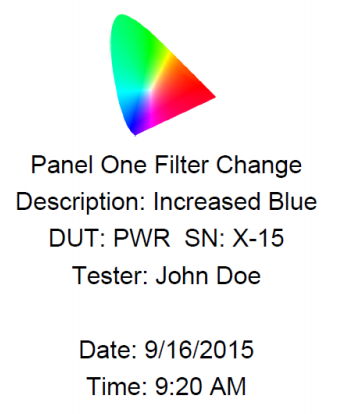

測試完成后，VideoWin可以創建定制報告記錄測試結果，保存為PDF格式。根據屏幕上顯示的內容，記錄包括所拍攝的圖像，數據表格，Pass/Fail的信息和1931 CIE圖顯示的測量點的色度數據。
規格
低噪聲，TE制冷探測器 快速切換濾光片輪
USB2.0接口 高品質物鏡（可定制鏡頭）
測試參數
亮度（平均亮度，*小亮度，*大亮度） CIE1931x,y CIE 1976 u’,v’ 對比度
相關色溫（CCT） L*a*b/L*u*v/△E 主波長
軟件
PR-930的系統軟件是VideoWin3 PRO，獨特的軟件設計，即使針對*復雜的分析測試，也能很快速的完成。同時，我們也針對汽車和航空航天領域開發了新的功能，以滿足實際需求，
例如：
根據AOR位置自動測出亮度和色度的平均值
自動測試字符3個點的平均值
偽彩色顯示亮度，快速識別一致性趨勢
自動判定色度測試Pass/Fail，軟件自動決定Go/No Go.
自定義測試報告的輸出格式
Find Shapes/標定基準點
軟件可自動查找測試樣品的發光區域，并通過VideoWin軟件的“Find Shapes”功能計算每個發光字符的平均亮度和色度，大大的減少了測試時間。在下圖的例子中，在所找到的形狀的平均亮度是AOR的5倍。
VideoWin可以定義樣品A的基準點，當更換為樣品和改變AOR的相對于基準位置δ，所有測試樣本的位置會有相同的增量。
自動3點字符平均
汽車和航空航天應用通常需要獲取一個字母數字字符的亮度，VideoWin會自動處理三個區域，測量字符三個預定義的亮度，并計算其平均值。
偽彩色顯示
用不同顏色代表不同的亮度范圍，能瞬間確定基于用戶定義區域的樣本性能。
自動Pass/Fail測試
用VideoWin，Pass/Fail環境可以建成一個數字報告，添加到每次AOR的定義中，或者從磁盤中加載AOR，這也是數字報告的一部分。
定制報告
測試完成后，VideoWin可以創建定制報告記錄測試結果，保存為PDF格式。根據屏幕上顯示的內容，記錄包括所拍攝的圖像，數據表格，Pass/Fail的信息和1931 CIE圖顯示的測量點的色度數據。
規格
| 技術規格 | TRU8 |
| CCD類型 | 隔行制冷 |
| CCD動態范圍 | 12bit |
| 分辨率 | 8百萬像素（3,296*2,472） |
| 像素尺寸（*低分辨率） | 5.5*5.5μm |
| *小測量尺寸 | 27.5*27.5μm（使用5*5的相機像素） |
| FOV（@1:1的放大鏡頭） | 18.13*13.59mm |
| 亮度范圍 | 0.005~500cd/m2（ND-1~ND-3濾光片可用于高亮度測試） |
| 亮度精度（@A光源） | ±2%（@>0.05cd/m2），±3%（@0.005-0.05cd/m2） |
| 亮度精度（測量樣品） | ±1%（@>0.05cd/m2），±2%（@0.005-0.05cd/m2） |
| 亮度重復性（@A光源） | ≥0.2%（@>0.05cd/m2），≥1%（@0.005-0.05cd/m2） |
| 色度精度（@A光源） | ±0.0015 CIE x,y（@>0.05cd/m2）， ±0.005 CIE x,y（@0.005-0.05cd/m2） |
| 色度精度（測量樣品） | ±0.0015 CIE x,y（@>0.05cd/m2）， ±0.005 CIE x,y（@0.005-0.05cd/m2） |
| 色度重復性 | ±0.001 CIE x,y（@>0.05cd/m2）， ±0.003 CIE x,y（@0.005-0.05cd/m2） |
| 接口 | USB 2.0 |
| 電源功耗 | 12V，3.8A（45.6W） |
| 電源 | 100-240VAC 50-60Hz |
| 重量 | 3.77 kg |
| 操作溫度 | 5°-30° 無凝結 |
鏡頭選型
| 工作距離 | *小分辨率 | FOV(m) |
| MS-60 | fL=60mm | f/2.8 |
| 0.12 | 0.0055 | 0.0181*0.0136 |
| 0.5 | 0.0403 | 0.1329*0.0997 |
| 2 | 0.1778 | 0.5861*0.4396 |
| 5 | 0.4528 | 1.493*1.119 |
| 20 | 1.8278 | 6.025*4.518 |
| 50 | 4.5778 | 15.09*11.32 |
| MS-28 | fL=28mm | f/2.8 |
| 0.2 | 0.0338 | 0.1114*0.0835 |
| 0.5 | 0.0927 | 0.3056*0.2292 |
| 2 | 0.3874 | 1.276*0.9575 |
| 5 | 0.9766 | 3.219*2.414 |
| 20 | 3.923 | 12.93*9.698 |
| 50 | 9.816 | 32.35*24.27 |
