光源影像式角度計SIG-400
簡 述：
LED組件及光源應用的迅速成長，對于LED組件及光源的發展研制、估算及光學設計來說，準確的LED模型效能是必須的，這可透過低成本的方式來選擇組件設計、質量控制以及發光效率的設計等應用。
品 牌：
美國 Radiant
產品型號：
- SIG400
LED組件及光源應用的迅速成長，對于LED組件及光源的發展研制、估算及光學設計來說，準確的LED模型效能是必須的，這可透過低成本的方式來選擇組件設計、質量控制以及發光效率的設計等應用。
SIG-400是對LED光源的優化測量系統，可減少系統的體積及降低成本，并簡化測量的工序；此外，也提供了多樣化的選配，如像素的分辨率、微觀視野、標準視野、巨觀視野的范圍選擇。
SIG-400透過堅固的機械結構設計、精準的光學配置以及軟件控制，使其成為業界領導等級的準確量測系統，SIG-400在測量整個待測件的時后能夠精準的定位到待測件的中心點，經測試后不超過15微米，當量測LED裸片時可讓測量錯誤降到*小。
特點：
LED顆粒及組件的優化測量系統
多樣光學結構配置強化視野范圍及分辨率
提供亮度及色度的近場模型
用集成影像數據來產生RSM模型
SIG-400是對LED光源的優化測量系統，可減少系統的體積及降低成本，并簡化測量的工序；此外，也提供了多樣化的選配，如像素的分辨率、微觀視野、標準視野、巨觀視野的范圍選擇。
SIG-400透過堅固的機械結構設計、精準的光學配置以及軟件控制，使其成為業界領導等級的準確量測系統，SIG-400在測量整個待測件的時后能夠精準的定位到待測件的中心點，經測試后不超過15微米，當量測LED裸片時可讓測量錯誤降到*小。
特點：
LED顆粒及組件的優化測量系統
多樣光學結構配置強化視野范圍及分辨率
提供亮度及色度的近場模型
用集成影像數據來產生RSM模型
應用：
測量LED或是小面積光源所有角度近場光強度分布
測量LED或是小面積光源近場色度分布
提供光學設計與原型測試的近場模型
產品特征參數：
| 光學規格 | ||
| CCD類型 | 全幅，制冷型CCD | |
| CCD動態范圍 | 16-bit(65,536:1)動態范圍 | |
| 分辨率 | 512x512 or 1024x1024 pixel CCD options | |
| 視野范圍(FOV) | 512x512 pixel CCD | 1024x1024 pixel CCD |
| 標準視場 | 2,4,7,12,25 and 50mm | 5,10,18,30,60 and 125mm |
| 延伸視場(Micro) | 0.6mm | 1.3mm |
| 延伸視場(Marco) | 90mm | 225mm |
| 顏色測量 | 符合CIE 1931的 XYZ 濾鏡 | |
| 濾鏡 | ND0, 1 , 2 (標配), 可選配至ND 5 | |
| 機械硬件規格 | ||
| 全機尺寸 | 70cm x 56cm x 125cm | |
| 操作空間 | 70cm x 127cm | |
| 磁極移動 | -10° to 370° | |
| 方位移動 | 不超過燈軸37° | |
| 角度位移量 | 每分鐘0.10° | |
| Run out | 0.015mm mechanical-optical-software run out | |
| 重量 | 180kg | |
| 結構 | 鋼鑄體焊接，穩定散熱設計 | |
| 控制及分析軟件規格 | ||
| 量測功能 | 亮度、光強度、顏色、相關色溫、CIE x,y、u’,v’、ΔE | |
| SIG 2.0 軟件 | 自動位移及影像采集控制 實時影像 屏幕錄像播放 灰階與色彩顯示 記錄環境影像提供校正 屏幕光標校正功能 |
|

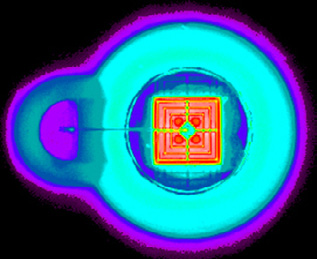

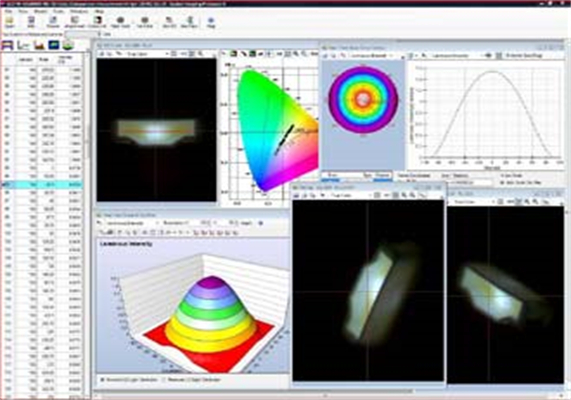

| 圖表 | 亮度橫截面圖 燭光橫截面圖 亮度3D表面繪圖 亮度等量繪圖 光強度角度分布圖表 多影像及圖表顯示 |
|
