高分辨率光譜儀-2061
簡 述：
在McPherson 公司的光譜儀系列產品中，Double Pass 設計光譜儀顯得尤為特別。Double Pass 技術利用反射鏡不同的反射點在同一個光譜儀中衍射兩次，從而使得光譜分辨率提高一倍即相當于光譜儀焦長增加一倍的同時，保持f 數也就是通光量不變，McPherson 所有的長焦長光譜儀都可以采用此類設計
品 牌：
美國 Mcpherson
產品型號：
- 2061
美國McPherson 有限公司是一家專業的光譜儀生產廠商，公司位于波士頓西北部的Chelmsford。自1954 年為美國空氣動力實驗室提供*一套光譜儀，服務于航空航天研究領域，50 多年來，McPherson 一直致力于為世界的科研院所提供的光譜測試設備。在McPherson 的客戶名單上，包括美國NIST，中國TOKAMAK 設備，貝爾實驗室，歐洲聯合環JET，奧斯丁核聚變反應堆等世界上眾多研究機構。
Mcpherson 公司擁有多種不同焦距、具有許多不同選配件的C-T 型光譜儀可供您選擇。焦距范圍從0.67 米到2 米可選，可以滿足您幾乎所有的光譜探測的需要。
McPerson 公司提供超長焦距的超高分辨率光譜儀解決方案，光譜分辨率*高可達0.005nm。

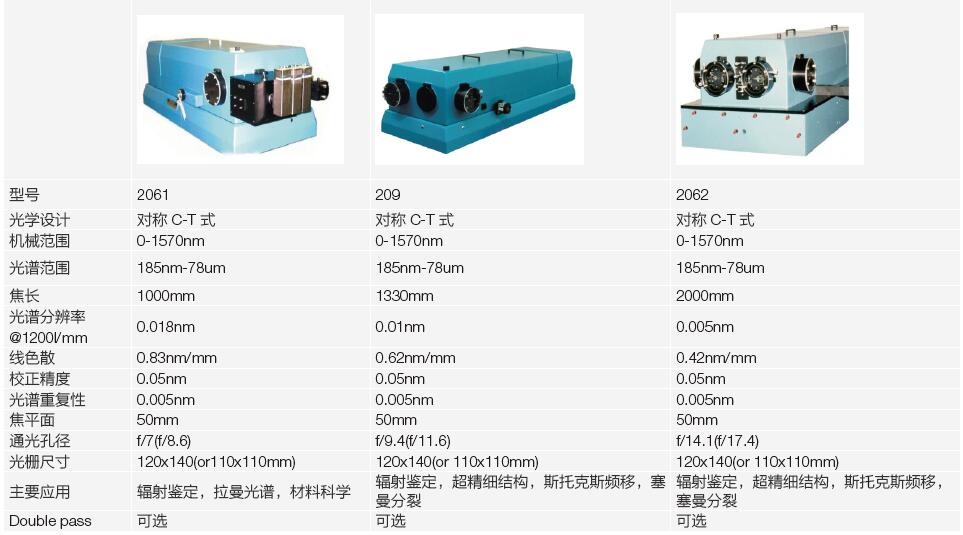

超高分辨率光譜儀一覽表
• 高分辨率和高光通量
• 具有**技術的“嵌入式”光柵
• 光學成像& 大尺寸焦平面
• 階梯光柵及大尺寸光柵可選，且安裝簡便。
• 雙光路/ 分辨率倍增光學系統（Double Pass 選項）
• 多入口狹縫/ 出口狹縫的選擇、
• 高精度波長控制器、
• 結構堅固
Mcpherson 公司擁有多種不同焦距、具有許多不同選配件的C-T 型光譜儀可供您選擇。焦距范圍從0.67 米到2 米可選，可以滿足您幾乎所有的光譜探測的需要。
McPerson 公司提供超長焦距的超高分辨率光譜儀解決方案，光譜分辨率*高可達0.005nm。
超高分辨率光譜儀一覽表
特有的Double Pass 設計光譜儀
在McPherson 公司的光譜儀系列產品中，Double Pass 設計光譜儀顯得尤為特別。Double Pass 技術利用反射鏡不同的反射點在同一個光譜儀中衍射兩次，從而使得光譜分辨率提高一倍即相當于光譜儀焦長增加一倍的同時，保持f 數也就是通光量不變，McPherson 所有的長焦長光譜儀都可以采用此類設計。如下圖采用了Double Pass 設計的Model 2061 型光譜儀，焦距相當于2 m，光譜分辨率可提高一倍，但是f 數保持不變，仍然為f/7
1 米焦距的2061 型Mcpherson 光譜儀是光通量及光譜分辨率*佳結合的產品， 為實驗室光譜實驗的理想選擇。我們可提供兩款F 數為7 的光譜儀，多使用球面光學鏡片，同時也可提供型號為Model 2061A，該型號光譜儀的光學鏡片為由手工打磨拋光的離軸拋物面鏡片，用于獲得小尺寸影像的*佳成像效果。
非真空情況下，Model 2061 的光譜覆蓋范圍為185nm 到78 微米，真空情況下， 可以達到105nm（需要選擇合適的光柵），還可以采用折中的方式，如充氣體方式（例如氮?dú)猓詽M足不同情況下的應用。Mcpherson 嵌入式光柵**技術， 可以在保證一致性精度的情況下，輕松便捷的更換光柵，以獲得更寬的光譜范圍及更高的分辨率，同時還可提供雙塔輪附件，從而達到更輕松切換光柵的目的。
Mcpherson 涂層選用Al+MgF 涂層鍍膜，該涂層提供了非常好的光譜響應。另， 可根據要求提供其他鍍膜方式（金、銀、鋁等涂層）。
在McPherson 公司的光譜儀系列產品中，Double Pass 設計光譜儀顯得尤為特別。Double Pass 技術利用反射鏡不同的反射點在同一個光譜儀中衍射兩次，從而使得光譜分辨率提高一倍即相當于光譜儀焦長增加一倍的同時，保持f 數也就是通光量不變，McPherson 所有的長焦長光譜儀都可以采用此類設計。如下圖采用了Double Pass 設計的Model 2061 型光譜儀，焦距相當于2 m，光譜分辨率可提高一倍，但是f 數保持不變，仍然為f/7
1 米焦距的2061 型Mcpherson 光譜儀是光通量及光譜分辨率*佳結合的產品， 為實驗室光譜實驗的理想選擇。我們可提供兩款F 數為7 的光譜儀，多使用球面光學鏡片，同時也可提供型號為Model 2061A，該型號光譜儀的光學鏡片為由手工打磨拋光的離軸拋物面鏡片，用于獲得小尺寸影像的*佳成像效果。
非真空情況下，Model 2061 的光譜覆蓋范圍為185nm 到78 微米，真空情況下， 可以達到105nm（需要選擇合適的光柵），還可以采用折中的方式，如充氣體方式（例如氮?dú)猓詽M足不同情況下的應用。Mcpherson 嵌入式光柵**技術， 可以在保證一致性精度的情況下，輕松便捷的更換光柵，以獲得更寬的光譜范圍及更高的分辨率，同時還可提供雙塔輪附件，從而達到更輕松切換光柵的目的。
Mcpherson 涂層選用Al+MgF 涂層鍍膜，該涂層提供了非常好的光譜響應。另， 可根據要求提供其他鍍膜方式（金、銀、鋁等涂層）。

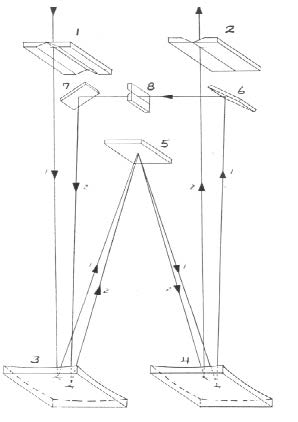

Douple Pass 光路結構：1. 入射狹縫；2. 出射狹縫； 3. 準直反射鏡； 4. 聚焦反射鏡； 5. 光柵； 6. Double Pass反射鏡; 7. Double Pass 反射鏡； 8.中央孔徑狹縫
Mcpherson高分辨率光譜儀儀器特點：
• 具有**技術的“嵌入式”光柵
• 光學成像& 大尺寸焦平面
• 階梯光柵及大尺寸光柵可選，且安裝簡便。
• 雙光路/ 分辨率倍增光學系統（Double Pass 選項）
• 多入口狹縫/ 出口狹縫的選擇、
• 高精度波長控制器、
• 結構堅固
• 可擴展更寬的波長范圍、• 可選的功能配件包括：光柵塔輪架、光學成像模塊、多路光源及多種探測器。
