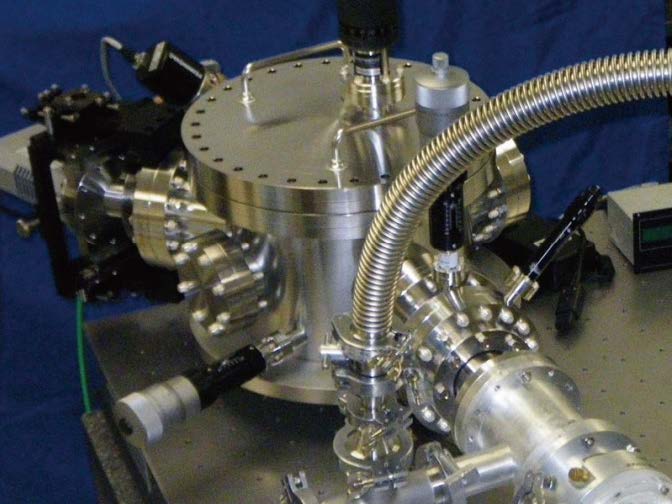

Model 251型環形光柵平場光譜儀
簡 述：
McPherson 公司生產多種工作在極紫外和軟X 射線波段的光譜儀。對于某些特殊的應用，此種光譜儀應用特殊波長范圍的分析。對于開發激光激發的13.5nm 的氙燈等離子極紫外光源和診斷托卡馬克裝置的短壽命的等離子等實驗，平場相差校正光譜儀是*佳選擇，并且具有明顯的優勢。
品 牌：
美國 Mcpherson
產品型號：
- Model 251
Model 251 型環形光柵平場光譜儀
• 真空度可達10-9torr
• 任何角度操作
• 多種探測器可選
• 像差校正的輪胎曲面光柵
• 任何角度操作
• 多種探測器可選
• 像差校正的輪胎曲面光柵
• 適合焦平面探測器（CCD/MCP）
• 成像
• 快速光譜采集 10-170nm
• 成像
• 快速光譜采集 10-170nm
McPherson 公司生產多種工作在極紫外和軟X 射線波段的光譜儀。對于某些特殊的應用，此種光譜儀應用特殊波長范圍的分析。對于開發激光激發的13.5nm 的氙燈等離子極紫外光源和診斷托卡馬克裝置的短壽命的等離子等實驗，平場相差校正光譜儀是*佳選擇，并且具有明顯的優勢。
平場環面光譜儀主要工作在固定的波段，光學上環面和相面校正的設計方法，決定了光譜儀工作于一些固定光譜波段。由于光柵密集型設計及其制作難特點，選擇合適的光柵是非常有限的。如果選擇到您希望的光譜波段的光柵，那么您太幸運了。相對簡單的光學系統， 即可獲得成像效果，又可得到良好的光譜分辨率。此類光譜儀可利用CCD 相機直接探測高能量光譜、MCP 微通道板像增強器可以作為此套系統作為光學閘門。
技術參數：
McPherson 251 型環面平場光譜儀：
相差校正平場環面光譜儀的焦平面為40mm，適合于微通道板的像增強器。緊湊的和通用的光譜儀結構非常牢固。此套儀器我們大部分客戶都用于托克馬克等離子研究實驗。可含有2-3 個光柵塔輪，衍射光柵同時背靠背放置，雙驅動，轉動掃描大的等離子體部分。如有需求，請咨詢。
|
偏向角
|
G/mm
|
分辨率 (nm)
|
焦平面寬度 (mm)
|
光譜范圍 (nm)
|
光譜范圍 (eV)
|
|
140
|
2105
|
0.05
|
40
|
9.5 to 32
|
130 to 39
|
|
140
|
450
|
0.10
|
40
|
10 to 110
|
124 to 11
|
|
140
|
290
|
0.16
|
40
|
15.5 to 170
|
80 to 7
|
平場光柵光譜儀結構
• VLS（Variable Line Spacing），可變間距光柵
• 獲得平場焦平面；
• 良好的像差修正
• 超環面基地VLS 光柵- 像散修正；
• 光譜范圍： 1-20nm 或10-170nm
• 代表型號： 251,251MX
