皮秒脈沖電流發生器
簡 述：
不同于高帶寬信號發生器只能輸出電平信號，獨特的皮秒脈沖電流發生器可驅動負載。最短30ps 的脈沖，可用于觸發調制器、激光驅動器，產生超高速調制信號；高電壓輸出選件支持直接驅動絕大多數市售的增益調制激光器在激光加工領域，皮秒電流脈沖發生器可用于激光重頻和脈寬控制。
品 牌：
日本 Alnair Labs
產品型號：
- EPG-210
皮秒電脈沖發生器
EPG-210皮秒電脈沖發生器可產生重頻、脈寬可調的皮秒超快電脈沖，用于觸發調制器或激光驅動器；提供高壓輸出選件可驅動絕大多數市售增益調制激光器；還可用于激光加工領域控制激光重頻和脈寬。
· 短至30ps的電脈沖，可選脈寬可調至200ps
· 17ps快速上升/下降沿+低附加抖動
· 重頻通過簡單地調節輸入時鐘/觸發在1MHz ~ 5GHz范圍調節，原則上可實現單發；支持pulse-on-demand
· 對比昂貴的40Gbps脈沖模式發生器，具備極佳性?xún)r(jià)比
· 可調脈寬和重頻
· 單端或差分輸出
參數指標：

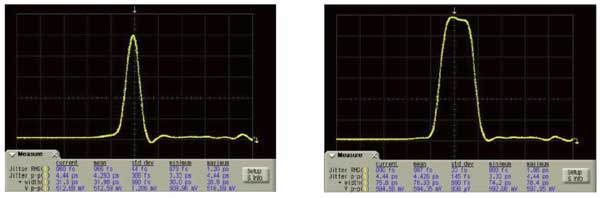

輸出示例：
應用示例：
驅動鈮酸鋰調制器可產生17ps上升/下降沿光脈沖
直接驅動增益調制激光器可產生30-60ps低抖動光脈沖
作為射頻頻率梳使用
EPG-210覆蓋至25GH在的高速射頻分量使其可以作為射頻梳使用；梳齒間距可通過調節重頻來改變；可用于射頻天線表征、測試
EPG-210皮秒電脈沖發生器可產生重頻、脈寬可調的皮秒超快電脈沖，用于觸發調制器或激光驅動器；提供高壓輸出選件可驅動絕大多數市售增益調制激光器；還可用于激光加工領域控制激光重頻和脈寬。
· 短至30ps的電脈沖，可選脈寬可調至200ps
· 17ps快速上升/下降沿+低附加抖動
· 重頻通過簡單地調節輸入時鐘/觸發在1MHz ~ 5GHz范圍調節，原則上可實現單發；支持pulse-on-demand
· 對比昂貴的40Gbps脈沖模式發生器，具備極佳性?xún)r(jià)比
· 可調脈寬和重頻
· 單端或差分輸出
參數指標：
| FW HM = 30 ps | FW HM ≧ 50 ps | |||||||
| min. | typ. | max. | min. | typ. | max. | unit | ||
| 輸入 | 信號類型 | 正弦/ 方波 | 正弦/ 方波 | Vpp | ||||
| 輸入電平 | 0.3 | 0.5 | 0.3 | 0.5 | Vpp | |||
| 重復頻率 | 0.001 | 5 | 0.001 | 5 | GHz | |||
| 輸出 | 脈寬 (FWHM) (標準型) |
30 +/-5 | ( 50 / 75 / 100 ) +/-8 | ps | ||||
| 脈寬調節 (可選)4 |
0 | +200 | 0 | +200 | ps | |||
| 上升時間 (20 - 80 %) | 12 | 14 | 17 | 14 | 17 | 19 | ps | |
| 下降時間(20 - 80 %) | 11 | 13 | 15 | 12 | 15 | 17 | ps | |
| 輸出電壓(標準) | 0.4 | 0.5 | 0.6 | 0.5 | 0.6 | 0.7 | Vpp | |
| (可選) | 5 | 5 | Vpp | |||||
| 附加脈沖抖動 | 0.5 | 0.5 | ps | |||||
| 電學耦合 | AC | AC | ||||||
| 接口 | Advanced SMA | Advanced SMA | ||||||
| 阻抗 | 50 | 50 | Ohm | |||||
| 運行溫度 | 15 | 35 | 15 | 35 | °C | |||
| 儲存溫度 | -20 | 70 | -20 | 70 | °C | |||
應用示例：
驅動鈮酸鋰調制器可產生17ps上升/下降沿光脈沖
直接驅動增益調制激光器可產生30-60ps低抖動光脈沖
作為射頻頻率梳使用
EPG-210覆蓋至25GH在的高速射頻分量使其可以作為射頻梳使用；梳齒間距可通過調節重頻來改變；可用于射頻天線表征、測試
