超窄線寬可調諧濾波器CVF-300CL/ BVF-300CL
簡 述：
CVF-300CL/ BVF-300CL 分別為可編程/ 手動的超窄線寬可調諧濾波器：中心波長可調，濾波線寬最小可達30pm（3.7GHz），可達1500dB/nm 的濾波斜率。
品 牌：
日本 Alnair Labs
產品型號：
- CVF-300CL
- BVF-300CL
CVF-300CL/ BVF-300CL分別為可編程/手動的超窄線寬可調諧濾波器：中心波長可調，濾波線寬最小可達30pm（3.7GHz），可達1500dB/nm的濾波斜率。
· 超銳利濾波：1500dB/nm
· 極窄線寬：30pm (3.7GHz)
· 彈性化配置：帶寬和中心波長可調
· 遠程控制和功率監控（CVF-300CL)

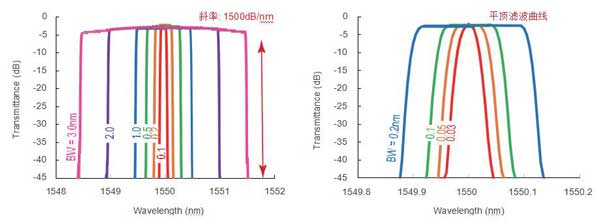

濾波性能
· 高達1500dB/nm (12dB/GHz)濾波曲線而不必在可變的濾波線寬和中心波長等參數方面予以妥協，為DWDM通道選擇以及ASE噪聲濾除的理想選擇；
· 最窄3dB帶寬為30pm，且支持30pm ~ 3nm連續調節。結合Etalon可實現<1GHz的光頻梳梳齒選擇功能
典型應用
· 在線自動化測試系統
· DWDM系統窄帶濾波
· 脈沖成型，ASE噪聲濾除
技術指標
· 超銳利濾波：1500dB/nm
· 極窄線寬：30pm (3.7GHz)
· 彈性化配置：帶寬和中心波長可調
· 遠程控制和功率監控（CVF-300CL)
濾波性能
· 高達1500dB/nm (12dB/GHz)濾波曲線而不必在可變的濾波線寬和中心波長等參數方面予以妥協，為DWDM通道選擇以及ASE噪聲濾除的理想選擇；
· 最窄3dB帶寬為30pm，且支持30pm ~ 3nm連續調節。結合Etalon可實現<1GHz的光頻梳梳齒選擇功能
典型應用
· 在線自動化測試系統
· DWDM系統窄帶濾波
· 脈沖成型，ASE噪聲濾除
技術指標
| CFV-300CL | BVF-300CL | ||||||
| min | typ | max | min | typ | max | ||
| 3dB帶寬調節范圍 | 0.03 | 3 | 0.03 | 3 | nm | ||
| 3dB帶寬調節范圍 | 3.7 | 370 | 3.7 | 370 | GHz | ||
| 濾波斜率 | 1000 | 1500 | 1000 | 1500 | dB/nm | ||
| 中心波長可調范圍 標準 可選 |
1525 | 1610 | 1525 | 1610 | nm | ||
| 1515 | 1630 | 1515 | 1630 | nm | |||
| 波長準確度 | ±0.05 | - | nm | ||||
| 波長可重復性 | ±0.01 | - | nm | ||||
| 插損 (3dB線寬>0.1nm) (3dB帶寬=0.03nm) |
4.5 | 6.5 | 4.5 | 5.5 | dB | ||
| 5.5 | 8 | 5.5 | 7 | dB | |||
| 回損 | 40 | 45 | 40 | 45 | dB | ||
| 帶外抑制 | 40 | 50 | 40 | 50 | dB | ||
| 偏振依賴損耗(PMF) | 0.2 | 0.2 | dB | ||||
| 最高輸入功率 | 500 | 500 | mW | ||||
| 光纖 | SMF或PMF | ||||||
| 接口 | FC/SC, SPC/APC | ||||||
| 高級功能 | 峰值定位/ 內置功率計 | - | |||||
