可調諧FBG 濾波器WTF-200
簡 述：
WTF-200 可調諧FBG 濾波器采用壓縮FBG 的方式進行調節。與傳統的伸展式調節相比，調諧范圍更寬，典型調諧范圍可達20nm。
品 牌：
日本 Alnair Labs
產品型號：
- WTF-200
WTF-200 可調諧FBG濾波器采用壓縮FBG的方式進行調節。與傳統的伸展式調節相比，調諧范圍更寬，典型調諧范圍可達20nm。
· 窄帶光學濾波
· 銳利的濾波邊沿
· 低插入損耗
· 帶通或帶阻
工作原理
WTF-200 可調諧FBG濾波器技術參數
典型應用
· 光信號選擇/ 濾除
· 背景噪聲抑制
· 可調諧激光反射器
· 窄帶光學濾波
· 銳利的濾波邊沿
· 低插入損耗
· 帶通或帶阻

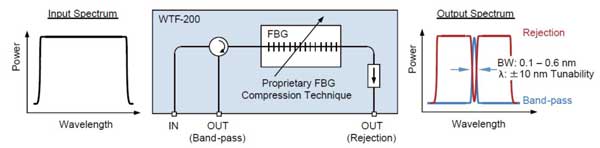

工作原理
WTF-200 可調諧FBG濾波器技術參數
| 型號 | T01 | T02 | T03 | |||||||
| min | typ | max | min | typ | max | min | typ | max | ||
| 調諧范圍 | 10 | 20 | 20 | nm | ||||||
| 3dB帶寬 | 0.08 | 0.1 | 0.16 | 0.2-0.3 | 0.4-0.6 | nm | ||||
| 峰值插損 | 3.5 | 8 | 2.5 | 3.5 | 2.5 | 3.5 | dB | |||
| 插損起伏 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | dB | |||
| 帶外抑制 | 23 | 26 | 23 | 26 | 23 | 26 | dB | |||
| 陷波深度 | 3-6 | 10 | 15 | dB | ||||||
| 中心波長 | 1030 - 1070/ 1280-1330/ 1520-1610 | dB | ||||||||
| 最高輸入 | 0.5 | W | ||||||||
| 光纖 | SMF or PMF | |||||||||
| 接口 | FC/SC, SPC/APC | |||||||||
典型應用
· 光信號選擇/ 濾除
· 背景噪聲抑制
· 可調諧激光反射器
